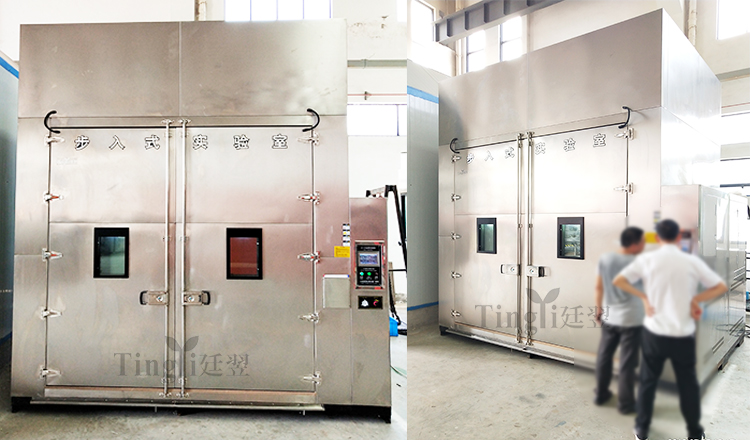

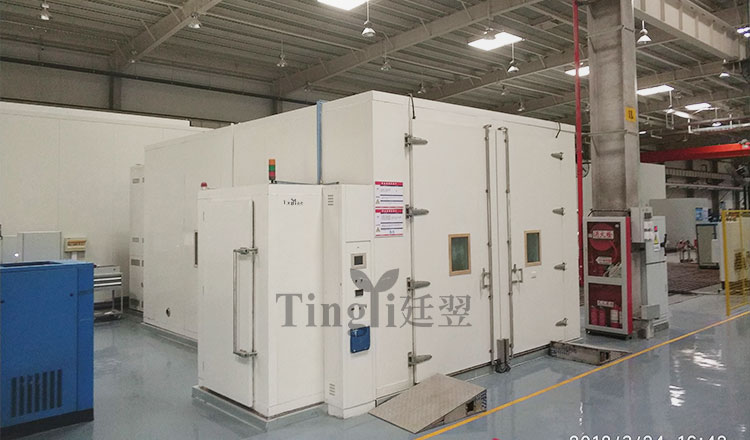

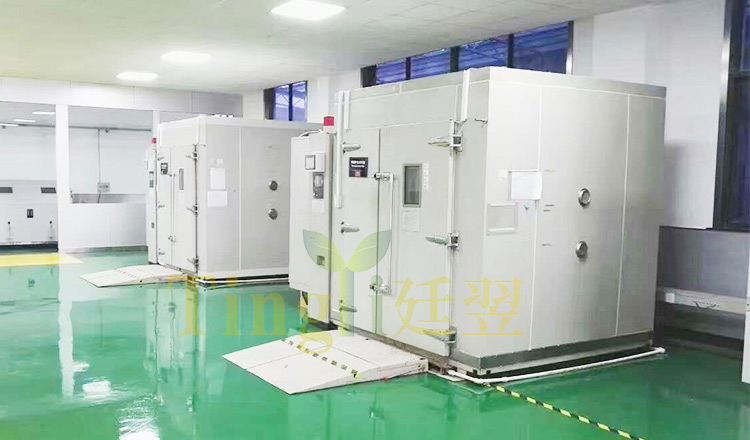

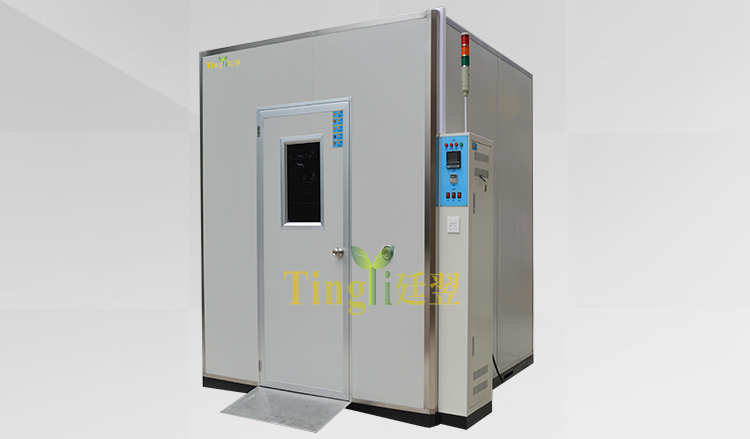

步入式试验室、步入式高温老化房Constanttemperatureandhumiditytestchamber
设备用途:步入式试验室适用于航空航天产品、信息电子仪器仪表、材料、电工、电子 产品、各种电子元气件在高温环境下、检验其各性能项指标。
设备主要技术参数规格材质:
型号(L) | 工作室尺寸D*W*H(mm) | 外箱尺寸D*W*H(mm) | 温度范围 | 湿度范围 |
TY/GLH-5.2 | 1600*1800*1800 | 2100*2700*2500 | 常温~+75℃ ~+85℃ ~+120℃ ~+200℃ | 无 |
TY/GLH-6 | 1500*2000*2000 | 2100*2500*2400 | ||
TY/GLH-16 | 4000*2000*2000 | 5400*2250*2200 | ||
TY/GLH-24 | 4000*2000*3000 | 5400*2250*3200 | ||
温度波动度 | ≤±0.5℃ | |||
温度均匀度 | ≤±2℃ | |||
湿度均匀度 | 无(可选配) | |||
湿度偏差 | 无 | |||
升温速率(min) | 3℃~10℃(可根据需求定做) | |||
注:其它温度尺寸材质颜色可根据要求定做,设备以实物为准 | ||||
结构材质 | ||||
内箱材质 | 库板,304SUS雾面不锈钢板 | |||
外箱材质 | 彩钢库板/优质冷轧钢板静电喷涂,坚固、美观、耐用 | |||
保温材质 | 细玻璃棉或发泡材料内加阻燃剂耐高温,聚苯乙烯、高低温保温性能佳 | |||
房体结构 | 房体采用双面彩钢板和专用铝合金型材装配而成,五面/六面保温 | |||
大门 | 单翼双翼型箱门,带防爆门锁,门框两道硅橡胶密封条 | |||
观察窗 | 大矩形多层中空电加热玻璃观察窗 | |||
加热器 | 不锈钢、镍铬合金鳍片式陶瓷加热器 | |||
风循环系统 | 不锈钢长轴马达加不锈钢多翼式离心风机强制内循环通风,可调式导风板设计 | |||
箱体底板 | 箱体底部铺设井字型槽钢框架,底板采用整体焊接,地板承重能力:600kg/m2(均匀载荷) | |||
加湿及供水系统 | ||||
加湿供水 | 无 | |||
廷翌控制系统 | ||||
控制仪表 | 触摸屏:日本优易控韩国三元/TEMI-990、TEMI1080超大屏真彩触摸薄屏程序或定值两种控制方式自由转换,可连接电脑,观察曲线,导出数据,中英文切换。 按键式:日本RKC/台湾连鸿等 | |||
电气元件 | ||||
电器元件 | LG/施耐德/德力西/正泰/等知名品牌,性能稳定耐用 | |||
制冷系统(可根据需求安装) | ||||
压缩机 | 无 | |||
制冷附件 | 无 | |||
环保制冷剂 | 无 | |||
冷却方式 | 无 | |||
其他 | ||||
电源 | AC380V | |||
保护系统 | 超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、线路保险丝及全护套式端子、缺水保护、接地保护 | |||
满足标准 | GB2423.2-2008(IEC68-2-2)试验B:高温试验方法 |
(产品型号外观技术信息若有变更,恕不另行通知,廷翌拥有终解释权)
房体采用双面彩钢板和专用铝合金型材装配而成,五面/六面保温。
保温材质为A/B/C型材。
测试门一组100×180cm(W×H)(单开或双开→客户指定)。
装有玻璃观测视窗,尺寸为35cm×50cm(W×H)。
控制系统(Controller System)
采用日韩系列控制器。可以直接显示温度曲线。
控制模式为PID(比例-积分-微分)自动演算,PID控制简单易懂,使用中不需精确的系统模型等先决条件。
温度传感器采用 PT-100Ω(铂金感应)
○ AC380V 三相四线+保护地线; ○ 电压允许波动范围:AC380V ±10% ○ 频率允许波动范围:50Hz ±0.5 Hz ○ 保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电, ○ 保护接地线单独使用,勿与其他设备的接地线共用。 |
○ 使用环境温度5℃~35℃,佳使用温度:15℃~25℃,相对湿度:≤85%RH 大气压:86-106Kpa |
○ 地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘 ○ 周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体 ○ 附近没有强电磁场,无阳光直接照射,其它热辐射源 ○ 设备周围留有适当的维护空间 ○ 场地地面承重要求≥600kg/㎡(针对楼上场地) ○ 场地排水:附近能备有水龙头和排水地漏 |
保养注意事项及方法:
1、可燃性和挥发性的化学物品切勿放入箱内。
2、如在使用过程中出现异常、气味、烟雾等情况,请立即关闭电源,用户切勿盲目修理,应通知我们修理部,由专业人员查看修理。
3、箱壁内胆和设备表面要经常擦拭,以保持清洁,增加玻璃的透明度。请勿用酸、碱或其它腐蚀性溶液来擦拭外表面。
4、设备长期不用,应拔掉电源线以防止设备损伤人。并应定期(一般一季度)按使用条件运行2-3天,以驱除电器部分的潮气,避免损坏有关器件。
故障修理
现象 | 原理 | 处理 |
1.无电源 | 1.插座无电源 | 1.换插座 |
2.插头未插好或断线 | 2.插好插头或接好线 | |
3.熔断器开路 | 3.换熔断器 | |
4.电源开关未合上 | 4.合上电源开关 | |
2.箱内温度不升高 | 1.设定温度低 | 1.调整设定温度 |
2.电加热器坏 | 2.换电加热器 | |
3.控温仪坏 | 3.换控温仪 | |
4.温度传感器连接线松动 | 4.拧紧传感器连接线螺母 | |
3.设定温度与箱内温度误差大 | 1.温度传感器坏 | 1.换温度传感器 |
2.环境温度偏高(超过30℃) | 2.放入有空调的环境下使用 | |
4.温度失控 | 1.温度传感器固定脱落 | 1.固定温度传感器 |
2.控温仪坏,可控硅坏 | 2.换控温仪、可控硅 |
