设备用途：适用于电子元器件、组件、机电产品、仪器仪表、电子玩具、医药及食品包装…等行业实验室及生产线上对样品进行低频振动试验。如品质鉴定试验，可靠性鉴定试验，耐久试验，振动模态分析，材料特性试验，疲劳试验，振动防治改善等。模拟产品在制造、组装、运输及使用过程中所遭受的振动环境，以评定其结构的耐振性、可靠性和完好性。
设备主要技术参数规格材质：
型号 | 台面尺寸 (mm) | 台体高度(mm) | 震动方向 |
TY/ZD-T | 500*500 | 160 | 垂直（上下） |
注：其它尺寸载重材质可根据要求定做，设备以实物为准，实验数据均在﹢25℃空载条件测得 | |||
结构性能 | |||
材质 | 钢板/不锈钢/铝 | ||
试验负载 | 100 kg（可根据需求加大载重500公斤） | ||
频率范围 | 1Hz～600Hz/3200Hz(可调） 频率范围供选 | ||
振幅/位移 | 0～5mm（可调） | ||
加速度 | ≤20g m/s2(每平方秒每米） | ||
振动波形 | 正弦波(半波/全波) | ||
调频功能 | 范围内任意频率 | ||
扫频 | 可以任意设定,真正标准来回扫频 | ||
可程式功能 | 每段可任意设定频率和时间,可循环 | ||
倍频功能（0.01Hz） | 成倍数增加①低到高频②高到低频③低到高再到低频/可循环 | ||
时间控制 | 任何时间可设(秒为单位) | ||
精密度 | 频率可显示到0.01Hz，精密度0.1Hz | ||
电源 | 220v50Hz | ||
功率 | 0.75/2.2KW | ||
廷翌仪器控制系统 | |||

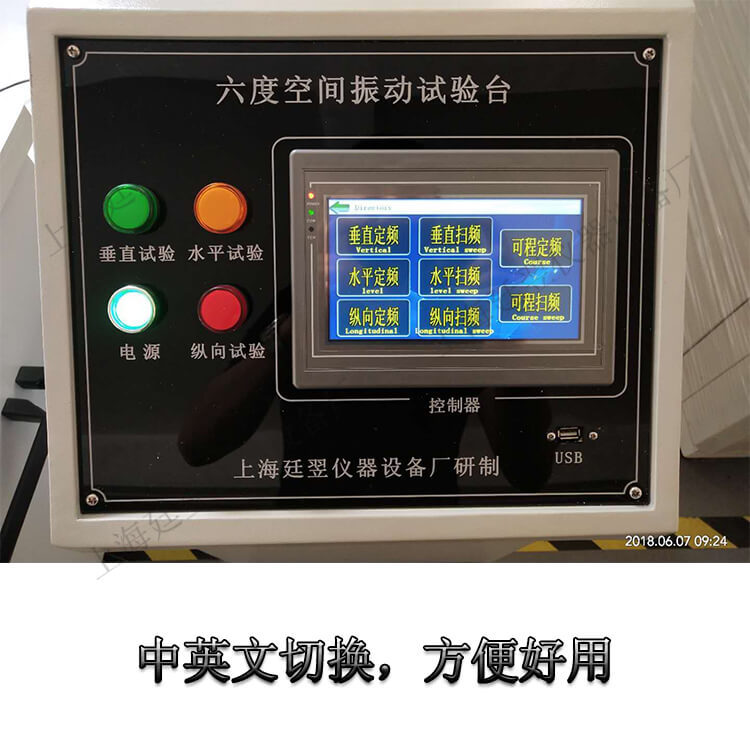

控制器 | 高分辨率触摸屏，（配备USB接口供导出数据）可以进行编程记录程序运行状态，可连接电脑（根据要求另配） | ||
变频器 | 台湾台达/AMB | ||
附加说明 | |||
振幅 | 振动物体离开平衡位置的大距离就叫振幅，振幅在数值上等于大位移的大小、振幅是标量，单位米/厘米/毫米，振幅的物理意义是描述了物体振动幅度的大小和强弱 | ||
时间控制 | 某一频率时间控制、某一速率时间控制（扫频）、总时间控制：比如单频或扫频及所有功能皆可时间控制 | ||
计算公式 | |||
1、加速度20g（1g=9.8 m/s2）、调振幅即知加速度 加速度=0.002×f2（频率HZ）×D（振幅mmp-p） 举例:10HZ加速度=0.002×102×5=1g 在任何頻率下加速度不可大于20g 2、振幅＜5mm 振幅=20/（0.002×f2） 举例：100Hz振幅=20/（0.002×1002）=1mm 在任何频率下振幅不可大于5mm 3、频率越大振幅越小 | |||
（产品型号外观技术信息若有变更，恕不另行通知，廷翌拥有最终解释权）

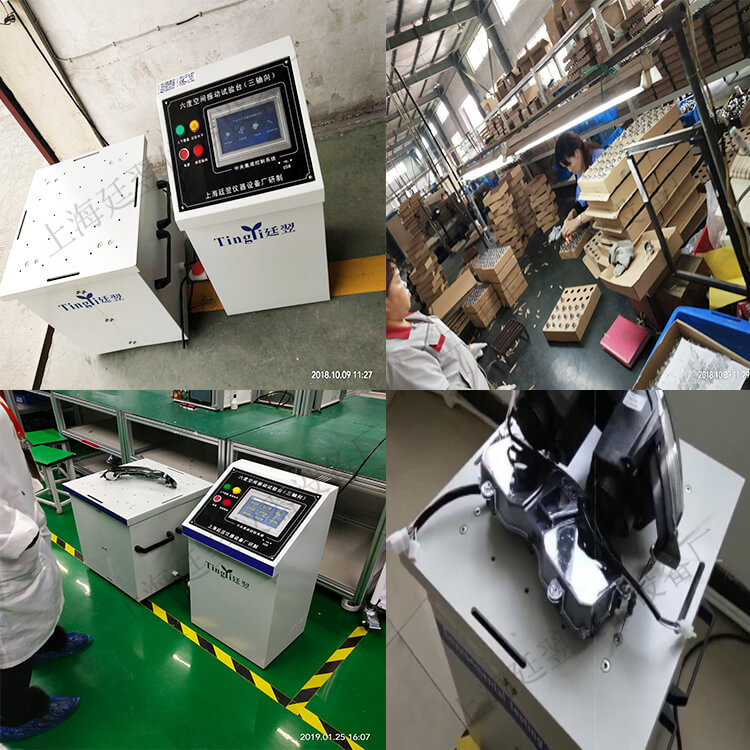

应用涵盖各行业

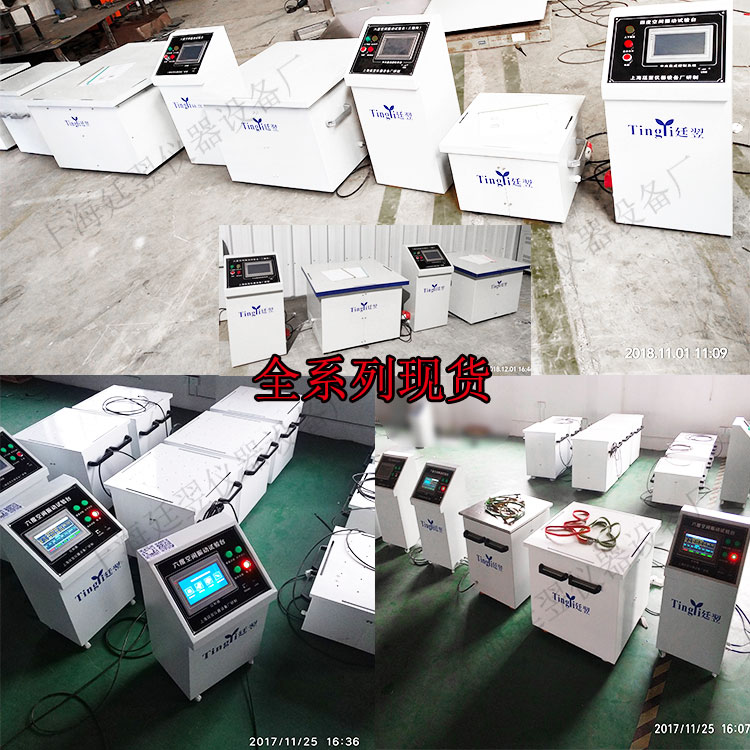

现货！现货现货！哦。。。
航空航天行业选购
汽车水箱喷壶行业选购

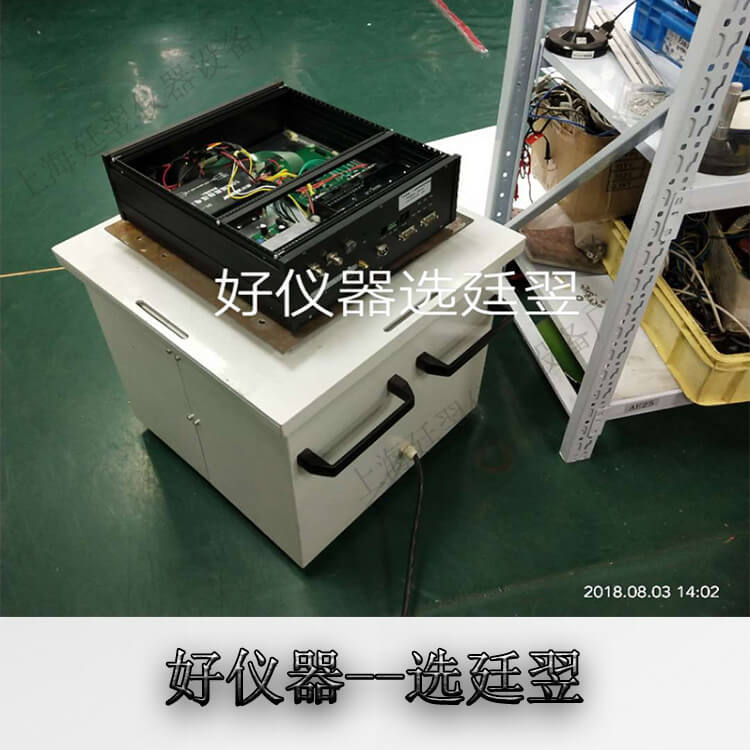

可连接电脑/导出数据

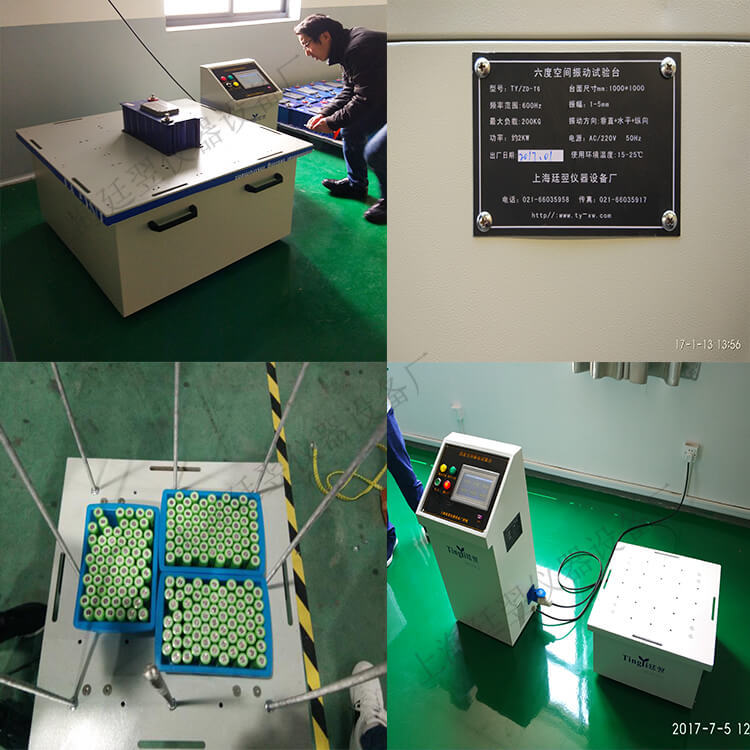

汽车电池新能源行业选购
光电灯具行业选购
自动化与传感器行业选购

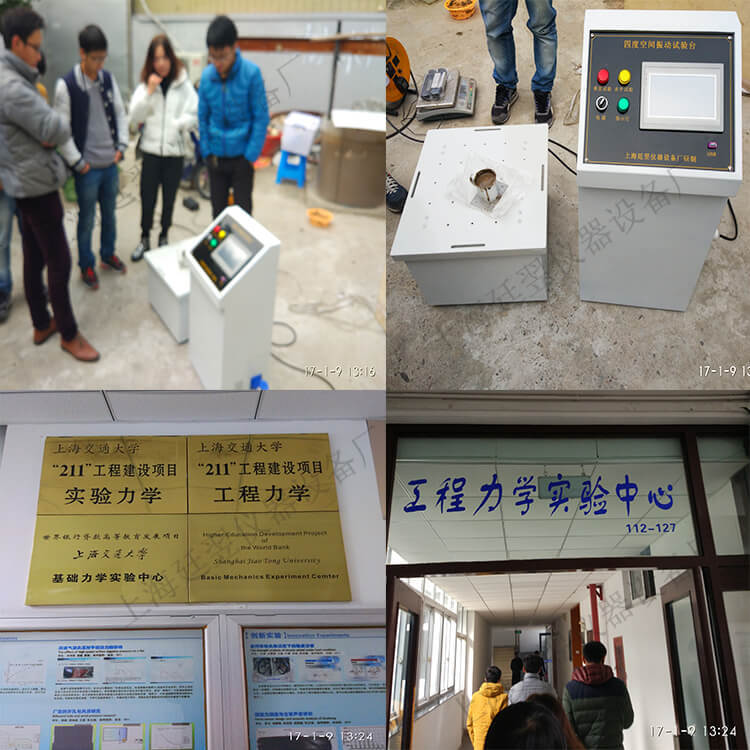

高校研究院选购

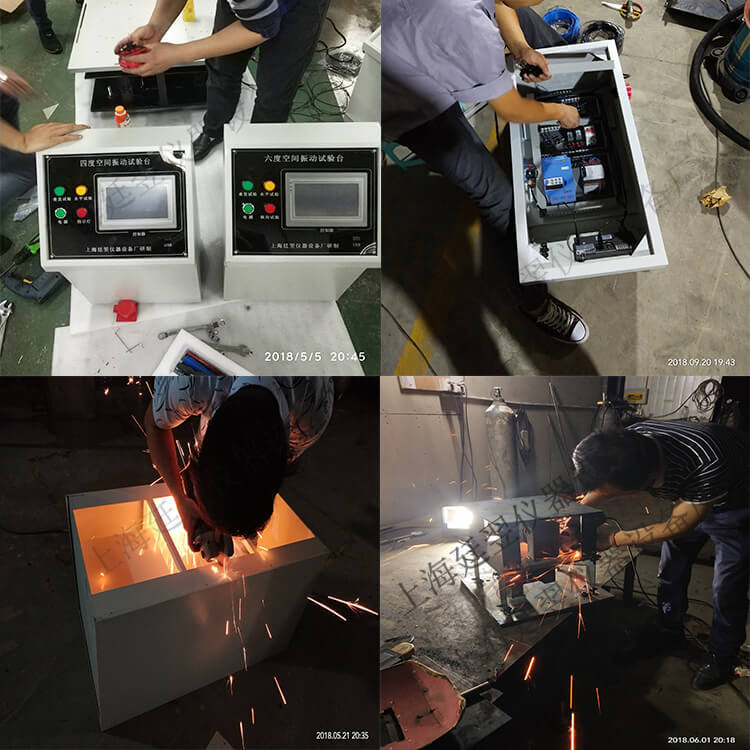

急客户所急，不论昼夜寒暑，
电气与焊接总工大师亲自加班加点完成订单
工匠精神精工制造
精益求精
定频扫频皆可做，一键启动
程序一次编好后，方便其他员工直接调用
控制系统设有开始停止双重保护，防止误操作

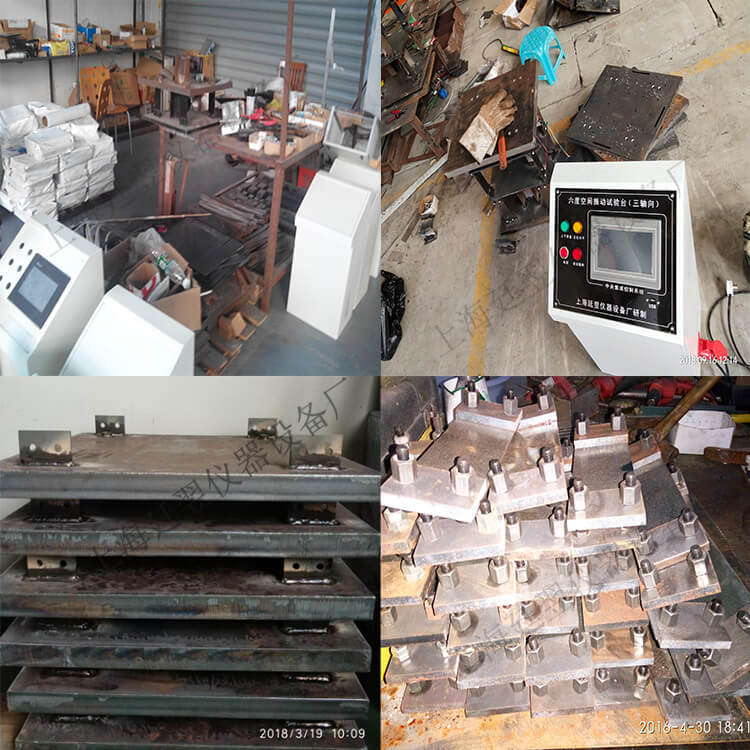

真材实料，配件充足，这么多，我的天！
客户验收满意
得到客户认可是我们前进的动力

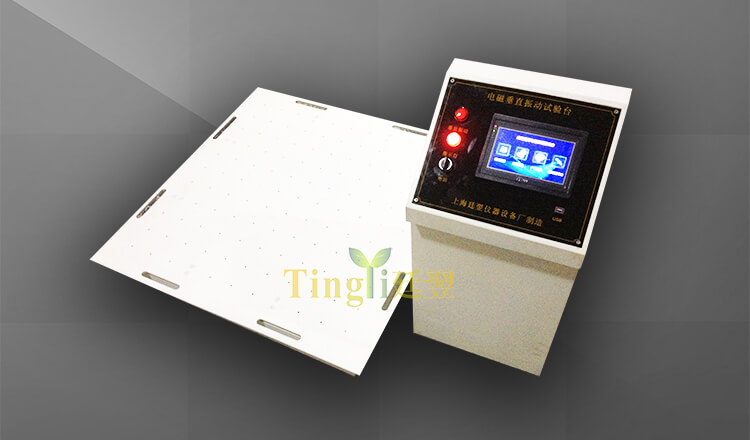

廷翌电磁吸合式振动台 配置强性价比高 | |
|
|
|
|
一、台达/颂华变频器 适合产业机械之应用。不但可做速度控制又可作为伺服位置控制。具有丰富的多功能I/O可灵活依应用，提供PC监控软件可供参数管理与动态监控，对于负载调试问题排除，提供强大的解决方案。根据需要可选（0.75kw 1.5kw 2.2kw 4kw 5.5kw 7.5kw 11kw 15kw ；高频600HZ） | |
|
|
|
|
二．大屏幕高性能控制器，台达/颂华系列 功能强悍，简单好用，界面漂亮的不像话 廷翌仪器“人机界面”是一种提供操作者与自动化设备沟通的数字产品。人机界面提供多样化的通讯端口方便于与各式各样的设备作通讯，触碰式面板可让操作者直觉的进行参数设定，液晶屏幕则可呈现给操作者机台设备的各项监控数据。此外弹性的编辑软件可让设计人员依照不同应用的需求情境，编辑所需要的呈现画面。 10.支持U盘拷贝数据打印曲线； | |
|
|
三、比例激光切割的台面以及可拆卸式台体（方便保养），在传统不可拆卸难保养上做出升级，同时自制研发的电磁铁和柔韧性佳的弹簧钢保证了大幅度振动，相当给力。 | |
 |  |
四．德力西/正泰等知名电气元件 廷翌仪器性能稳定，耐用防止电路出现问题 | |
五、放心，各种保护系统不必担心隐患 漏电保护、过电流保护、线路保险丝及全护套式端子。 | |
○ 电源要求为50/60Hz,220V单相交流电，额定电流7A以上。电源精度：±10%。； ○ 电压允许波动范围：AC220V ±10% ○ 频率允许波动范围：50Hz ±0.5 Hz ○ 保护地线接地电阻小于4Ω； ○ Ø保护接地线单独接，勿与其他设备的接地线共用。 |
○ 使用环境温度5℃～35℃，佳使用温度：15℃～25℃，相对湿度：≤85%RH 大气压：86-106Kpa |
○ 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 ○ 周围无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体 ○ 附近没有强电磁场，无阳光直接照射，其它热辐射源 ○ 设备周围留有适当的维护空间 ○ 场地地面承重要求≥600kg/㎡（针对楼上场地） ○ 震动：小于20Hz9.8m/s(1G)max。（控制器） ○ 污染程度：二级（适用工厂环境）。 ○ 不得储存于含有腐蚀性气、液体环境中。 |
保养注意事项及方法：
一，注意
1.台体连接配线时，须关闭总电源。
2.切断交流电源后，控制器POWER指示灯（位于数字显示器下面），未熄灭前，表示控制器内部仍有高压十分危险，请勿插拔台体连接线。指示灯完全熄灭后，方可进行操作。
3.绝不可自行拆卸改装控制器及配线。
4.控制器与台体务必正确接地。230V系列采用第三种接地，460V系列采用特种接地。
5.本产品不能安装使用危及人身安全的场合，请防止无关人员接近机器。
二，危险
1.即使台体是静止的，控制器与台体连线仍然可能带有危险的电压。
2.只有受专业培训的人员方可安装操作，及维修保养。
3.当控制器某些功能被设定后，可能在输入电源后会让台体立即工作。此时容易造成危险。
4.请选择安全的区域来安装本产品，防止高温及阳光直接照射，避免湿气或水滴的泼溅。
5.本产品安装时请符合注意事项，未经许可的使用环境可能导致火灾、气爆、感电等事故。
6.本产品安装之电源系统额定电压230V系列机种不可高于240V(460V系列机种不可高于480V)。
三，操作保养方法
1.确定电源，接上电源线。（注意机器的电源区分，220V与380V的外部进线电源问题）
2.台面连接线接上相应输出口。
3.调节振幅应注意不可超出机器本身振幅范围，否则会出现失控或异响状况，应立刻停止工作予以更正。
4.正常工作后，或长时间运行，应固定好台面主被测物，以防振动移位造成物件损失。
5.台面不可长时间工作在超载或空载的大振幅状态。
6.控制箱为电源控制部件，不可承受重物及剧烈振动。
7.工作中切不可拔插任何连接线。
8.发现异声应立即停机检查，或联络上海廷翌仪器厂家处理后方可继续运行。
9.电磁铁定期保养，螺丝紧固。储存保管期超过3个月时，要求周围温度不高于30℃。这是因为考虑到有些元器件（如电解电容）不通电存放温度高时其特性易劣化。
10.不可在不通电的状态下放置一年以上。
