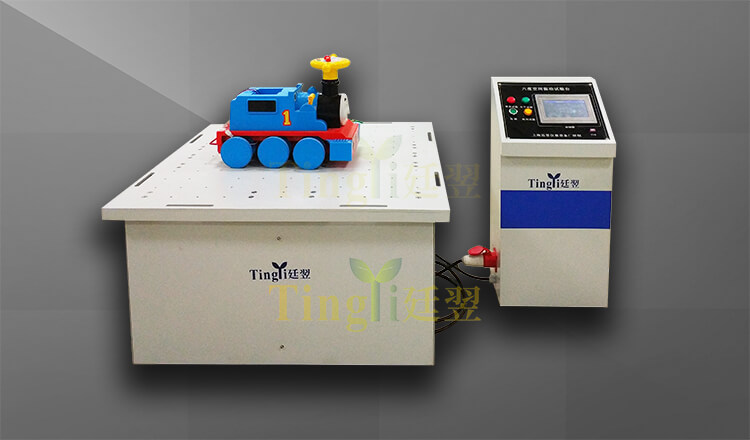

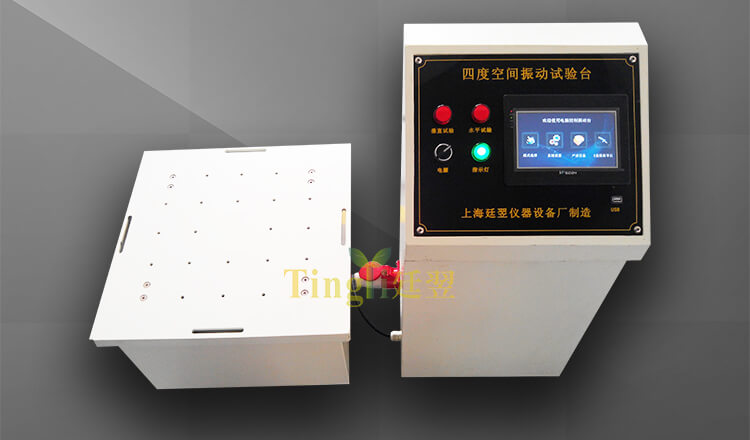

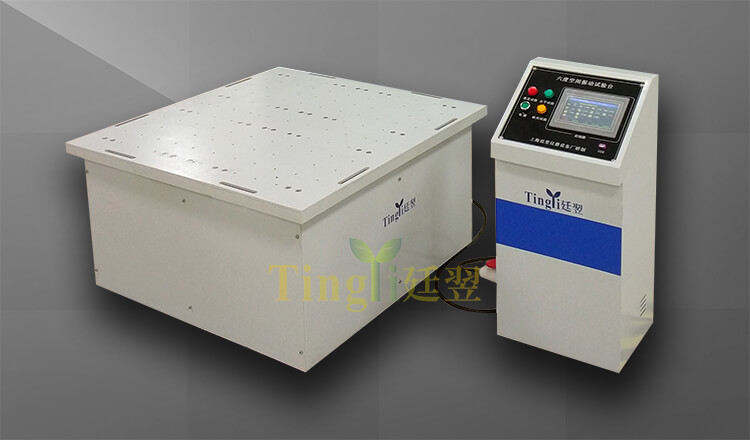

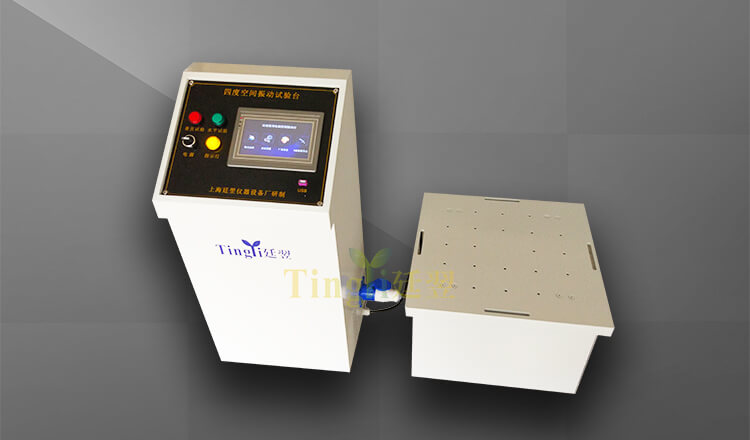

设备用途：廷翌振动台适用于电子元器件、组件、机电产品、仪器仪表、电子玩具、医药及食品包装…等行业实验室及生产线上对样品进行低频振动试验。如品质鉴定试验，可靠性鉴定试验，耐久试验，振动模态分析，材料特性试验，疲劳试验，振动防治改善等。模拟产品在制造、组装、运输及使用过程中所遭受的振动环境，以评定其结构的耐振性、可靠性和完好性。
设备主要技术参数规格材质：
型号 | 台面尺寸 (mm) | 台体高度(mm) | 震动方向 |
TY/ZD-T4 | 500*500 | 450 | 垂直+水平（上下/左右）单台面一体机 |
注：其它台面尺寸载重可根据要求定做，设备以实物为准，实验数据均在﹢25℃空载条件测得 | |||
结构性能 | |||
材质 | 钢板/不锈钢/铝 | ||
试验负载 | 100 kg～500kg（可根据需求加大载重） | ||
频率范围 | 1Hz～600Hz～3200Hz(可调） 高频率范围供选 | ||
振幅/位移 | 0～5mm（可调） | ||
加速度 | ≤20g m/s2(每平方秒每米） | ||
振动波形 | 正弦波(半波/全波) | ||
调频功能 | 范围内任意频率 | ||
扫频 | 可以任意设定,真正标准来回扫频 | ||
可程式功能 | 30每段可任意设定频率和时间,可循环 | ||
倍频功能（0.01Hz） | 成倍数增加①低到高频②高到低频③低到高再到低频/可循环 | ||
时间控制 | 99999s任何时间可设(秒为单位) | ||
精密度 | 频率可显示到0.01Hz，精密度0.1Hz | ||
电源 | 220v50Hz | ||
功率 | 0.75/2.2KW | ||
廷翌仪器控制系统 | |||
控制器 | 高分辨率7寸大触摸屏，（配备USB接口供导出数据）可以进行编程记录程序运行状态，可连接电脑（根据要求另配） | ||
变频器 | 台湾台达/AMB | ||
附加说明 | |||
振幅 | 振动物体离开平衡位置的距离就叫振幅，振幅在数值上等于位移的大小、振幅是标量，单位米/厘米/毫米，振幅的物理意义是描述了物体振动幅度的大小和强弱 | ||
时间控制 | 某一频率时间控制、某一速率时间控制（扫频）、总时间控制：比如单频或扫频及所有功能皆可时间控制 | ||
计算公式 | |||
1、加速度20g（1g=9.8 m/s2）、调振幅即知加速度 加速度=0.002×f2（频率HZ）×D（振幅mmp-p） 举例:10HZ加速度=0.002×102×5=1g 在任何頻率下加速度不可大于20g 2、振幅＜5mm 振幅=20/（0.002×f2） 举例：100Hz振幅=20/（0.002×1002）=1mm 在任何频率下振幅不可大于5mm 3、频率越大振幅越小 | |||
（产品型号外观技术信息若有变更，恕不另行通知，廷翌拥有终解释权）
应用涵盖各行业
现货！现货现货！哦。。。
航空航天行业选购
汽车水箱喷壶行业选购
可连接电脑/导出数据

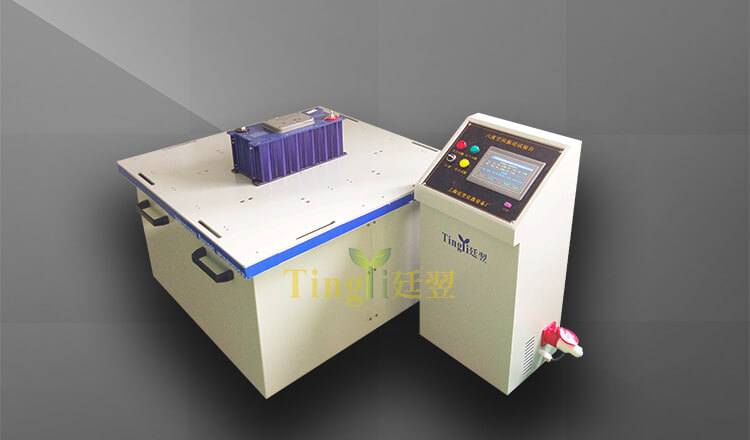

汽车电池新能源行业选购
灯具行业选购
自动化与传感器行业选购
高校研究院选购
急客户所急，不论昼夜寒暑，
电气与焊接总工大师亲自加班加点完成订单
工匠精神精工制造
精益求精
定频扫频皆可做，一键启动
程序一次编好后，方便其他员工直接调用
开始停止双重保护，防止误操作
真材实料，配件充足，这么多，我的天！

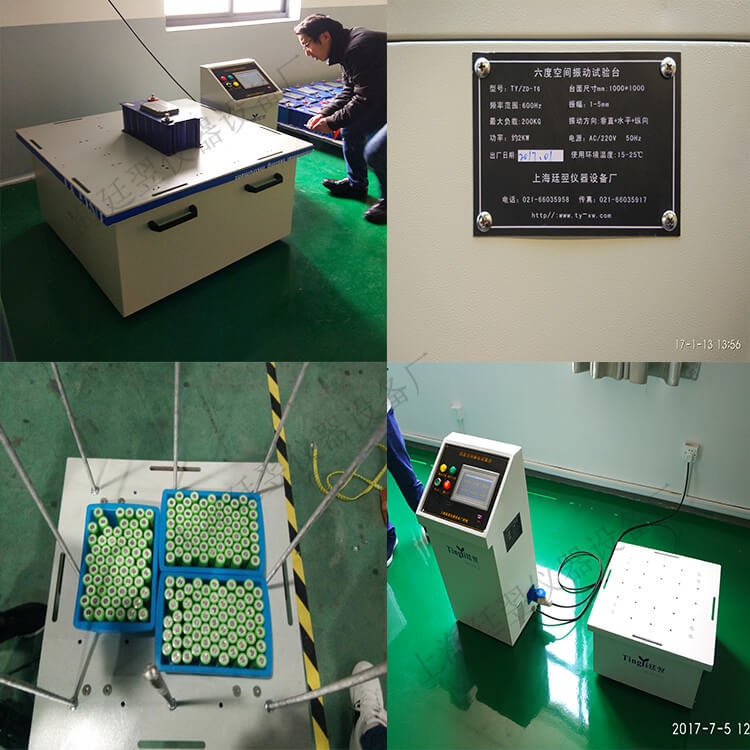

客户验收满意
得到客户认可是我们前进的动力
廷翌电磁吸合式振动台 配置强性价比高 | |
|
|
|
|
一、台达/颂华变频器 适合产业机械之高端应用。不但可做速度控制又可作为伺服位置控制。具有丰富的多功能I/O可灵活依应用，提供PC监控软件可供参数管理与动态监控，对于负载调试问题排除，提供解决方案。根据需要可选（0.75kw 1.5kw 2.2kw 4kw 5.5kw 7.5kw 11kw 15kw ；高频600HZ） | |
|
|
|
|
二．大屏幕高性能控制器，台达/颂华系列 功能强悍，简单好用，界面漂亮的不像话 “人机界面”是一种提供操作者与自动化设备沟通的数字产品。我们廷翌仪器人机界面提供多样化的通讯端口方便于与各式各样的设备作通讯，触碰式面板可让操作者直觉的进行参数设定，液晶屏幕则可呈现给操作者机台设备的各项监控数据。此外弹性的编辑软件可让设计人员依照不同应用的需求情境，编辑所需要的呈现画面。 | |
|
|
三、按比例激光切割的台面以及可拆卸式台体（方便保养），在传统不可拆卸难保养上做出大升级，同时自制研发的电磁铁和柔韧性佳的弹簧钢保证了大幅度振动，廷翌相当给力。 | |
 |  |
四．德力西/正泰等知名电气元件 性能稳定，耐用防止电路出现问题 | |
五、放心，各种保护系统不必担心隐患 漏电保护、过电流保护、线路保险丝及全护套式端子。 | |
○ 电源要求为50/60Hz,220V单相交流电，额定电流7A以上。电源精度：±10%。； ○ 电压允许波动范围：AC220V ±10% ○ 频率允许波动范围：50Hz ±0.5 Hz ○ 保护地线接地电阻小于4Ω； ○ Ø保护接地线单独接，勿与其他设备的接地线共用。 |
○ 使用环境温度5℃～35℃，相对湿度：≤85%RH 大气压：86-106Kpa |
○ 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 ○ 周围无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体 ○ 附近没有强电磁场，无阳光直接照射，其它热辐射源 ○ 设备周围留有适当的维护空间 ○ 场地地面承重要求≥600kg/㎡（针对楼上场地） ○ 震动：小于20Hz9.8m/s(1G)max。（控制器） ○ 污染程度：二级（适用工厂环境）。 ○ 不得储存于含有腐蚀性气、液体环境中。 |
保养注意事项及方法：
一，注意
1.台体连接配线时，须关闭总电源。
2.切断交流电源后，控制器POWER指示灯（位于数字显示器下面），未熄灭前，表示控制器内部仍有高压十分危险，请勿插拔台体连接线。指示灯完全熄灭后，方可进行操作。
3.绝不可自行拆卸改装控制器及配线。
4.控制器与台体务必正确接地。230V系列采用第三种接地，460V系列采用特种接地。
5.本产品不能安装使用危及人身安全的场合，请防止小孩或无关人员接近机器。
二，危险
1.即使台体是静止的，控制器与台体连线仍然可能带有危险的电压。
2.只有受廷翌仪器专业培训的人员方可安装操作，及维修保养。
3.当控制器某些功能被设定后，可能在输入电源后会让台体立即工作。此时容易造成危险。
4.请选择安全的区域来安装本产品，防止高温及阳光直接照射，避免湿气或水滴的泼溅。
5.本产品安装时请符合注意事项，未经许可的使用环境可能导致火灾、气爆、感电等事故。
6.本产品安装之电源系统额定电压230V系列机种不可高于240V(460V系列机种不可高于480V)。
三，操作保养方法
1.确定电源，接上电源线。（注意机器的电源区分，220V与380V的外部进线电源问题）
2.台面连接线接上相应输出口。
3.调节振幅应注意不可超出机器本身振幅范围，否则会出现失控或异响状况，应立刻停止工作予以更正。
4.正常工作后，或长时间运行，应固定好台面主被测物，以防振动移位造成物件损失。
5.台面不可长时间工作在超载或空载的大振幅状态。
6.控制箱为电源控制部件，决不可承受重物及剧烈振动。
7.工作中切不可拔插任何连接线。
8.发现异声应立即停机检查，或联络厂家处理后方可继续运行。
9.电磁铁定期保养，螺丝紧固。储存保管期超过3个月时，要求周围温度不高于30℃。这是因为考虑到有些元器件（如电解电容）不通电存放温度高时其特性易劣化。
10.不可在不通电的状态下放置一年以上。
