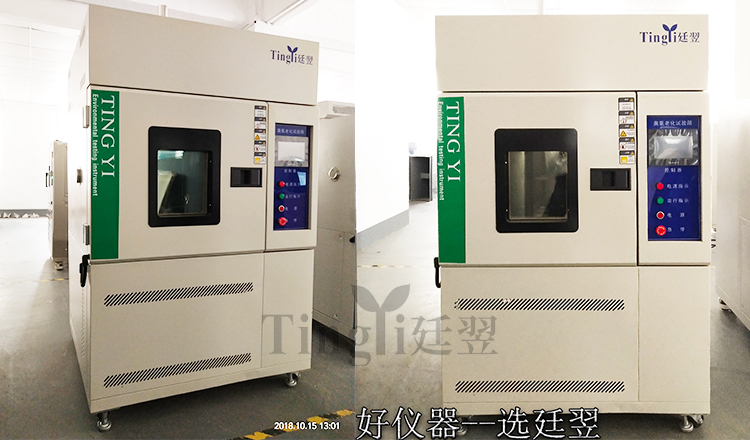

臭氧老化试验箱Ozoneagingtank



设备用途:可用于橡胶类制品如硫化橡胶,热塑性橡胶,电缆绝缘护套等产品,在静态拉伸变形下,暴露于密闭无光照的含有恒定臭氧浓度的空气和恒温的试验箱中,按预定时间对试样进行检测,从试样表面发生的龟裂或其它性能的变化程度,以评定橡胶的耐臭氧老化性能。



设备主要技术参数规格材质:



型号(L)工作室尺寸D*W*H(mm)外箱尺寸D*W*H(mm)温湿度范围臭氧浓度
TY/CY-100L450*450*5001200*1000*1800

温度:0~80℃

湿度:30~65R.H

波动度:≤±0.5

均与度:≤±2℃

0~1000pphm
浓度偏差10%pphm
TY/CY-225L500*600*7001300*1150*2050
TY/CY-500L700*800*9001450*1400*2250
TY/CY-010L1000*1000*10001850*1600*2400
注:其它尺寸材质可根据要求定做,设备以实物为准,实验数据均在﹢25℃空载条件测得
结构材质

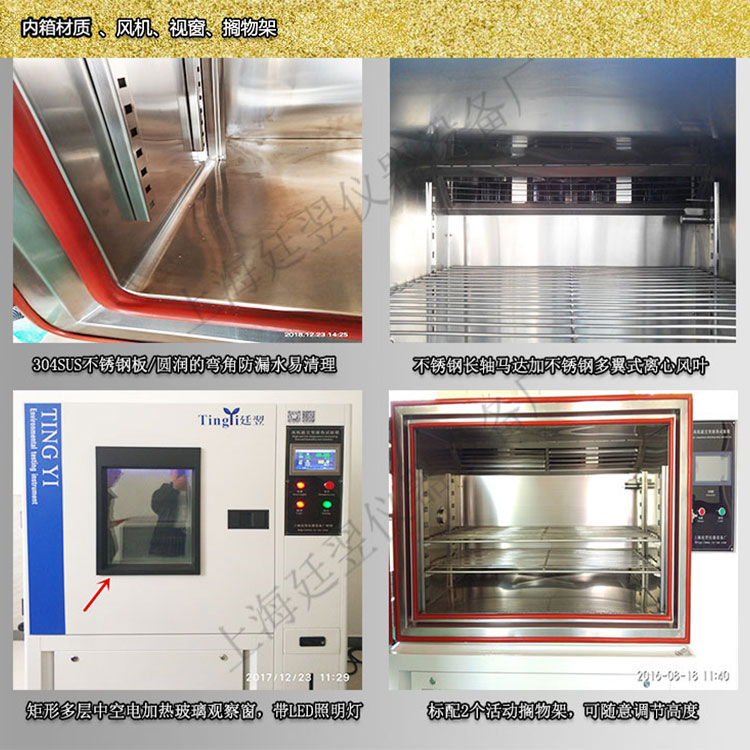

内箱材质优质304SUS镜面不锈钢板/雾面不锈钢板不上锈,两层搁物架随意调节高度

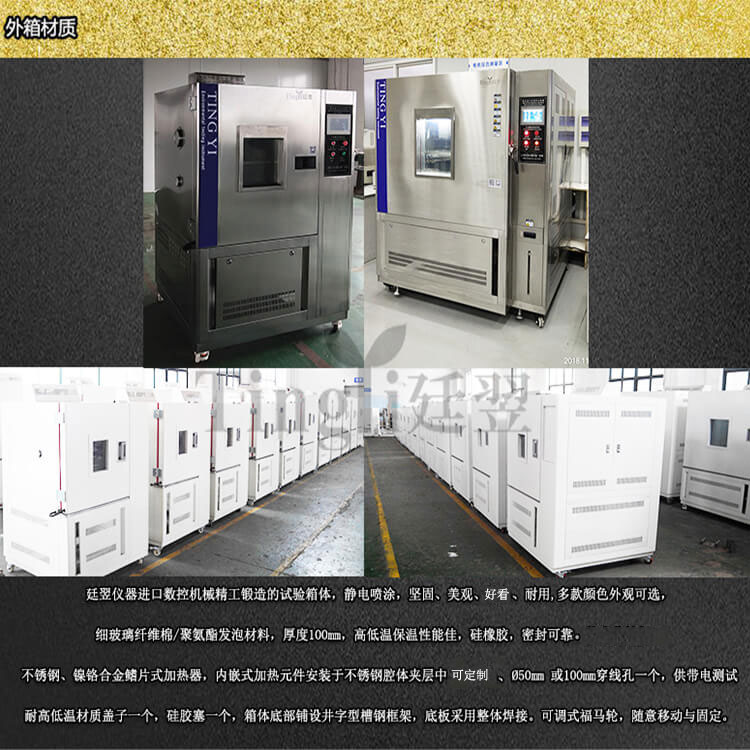

外箱材质优质冷轧钢板/拉丝不锈钢静电喷涂,坚固、美观、持久、耐用,(颜色可选)
单翼型箱门大观察窗耐高低温LED照明灯

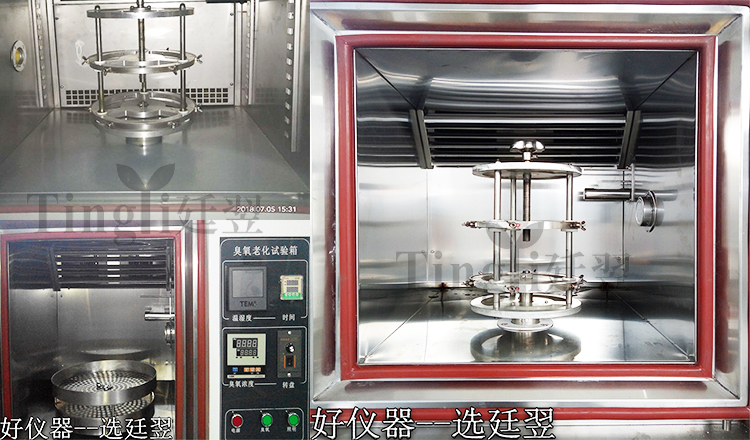

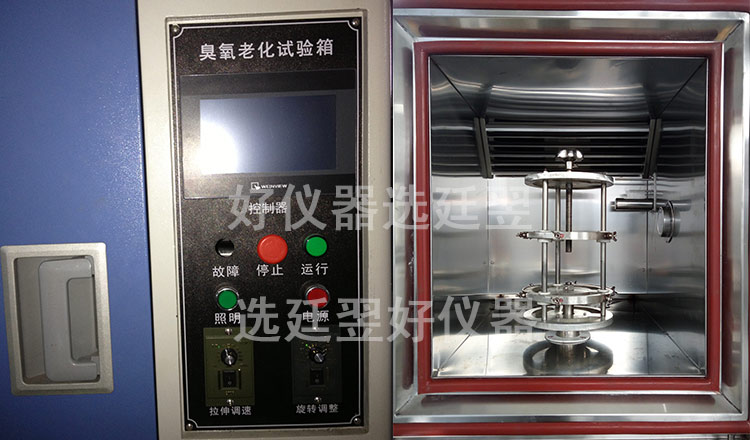

臭氧样架装置动(静)态拉伸试验样架
旋转支架360度旋转样品架速度可调旋转转速0.1~2转/min

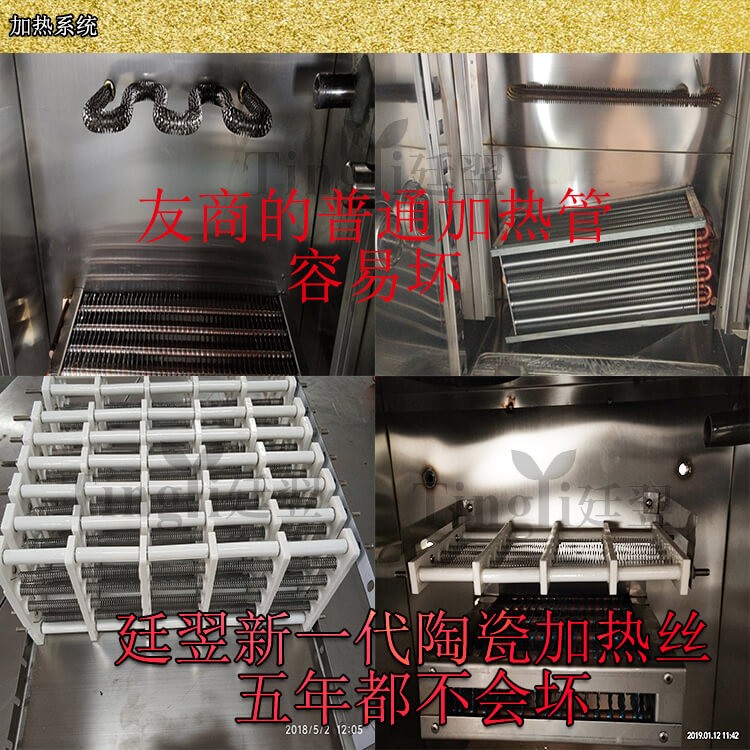

加热系统陶瓷式加热器5今年不会坏,PID控制
廷翌仪器控制系统
控制仪表

数显按键式/触摸屏显示器,精度0.01℃(显示范围)传感器PT100铂电

推荐大屏触摸式/韩国三元/TEMI-990、TEMI1080超大屏真彩触摸薄屏可连接电脑,观察曲线,导出数据,中英文切换。高分辨率,智能精准

臭氧发生器采用电压无声放电管产生臭氧(具有噪音体积小,纯度高等特点)空气供气源
臭氧检测探头传感器及外壳、电子线路板、屏蔽导线组成,输出信号:4~20mA采集精度:≤±5%F.S
电气元件
电器选配LG/施耐德/德力西/正泰/等知名品牌,性能稳定,超长耐用
压缩机采用进口德国比泽尔/意大利富士豪/每台机组均经过欧洲电脑联网逐项监测并有防伪编码,可通过电脑上网查寻
制冷附件电磁阀:日本鹭工;过滤器:(美国)爱默生;压控/热力膨胀阀:(丹麦)丹佛斯/(意大利)卡士妥
环保制冷剂R404A、R23
冷却方式风冷
其他
使用环境温度5℃~35℃,相对湿度:≤85%RH
功率电源4-11KWAC220v50Hz
安全保护系统超温报警、漏电保护、过电流保护、线路保险丝及全护套式端子、接地保护
满足标准GB/T7762-2003的技术参数设计制造。



(产品型号外观技术信息若有变更,恕不另行通知,廷翌拥有最终解释权)

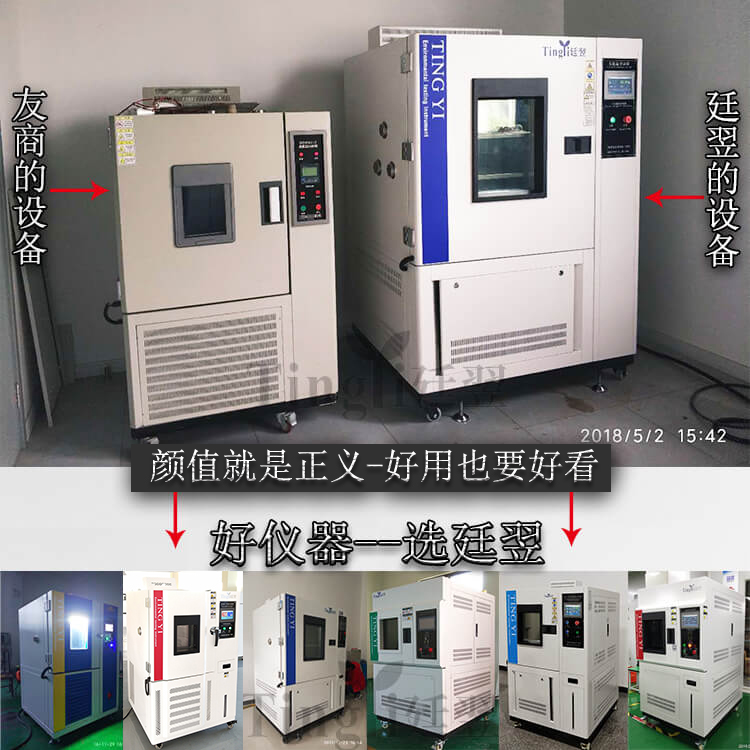

廷翌高臭氧老化试验箱

配置强劲性价比超高

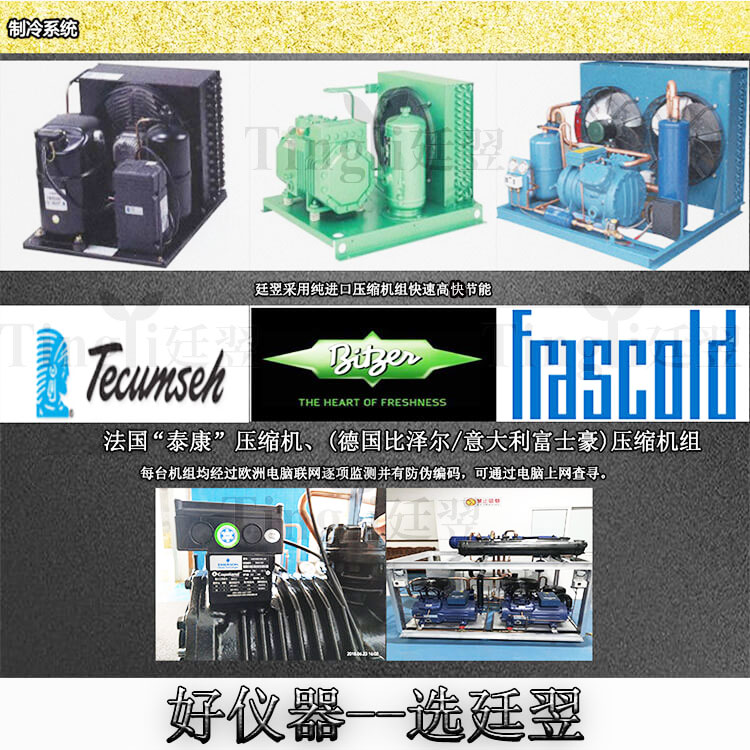

一.纯进口压缩机组 快速高效节能

1.可选用(德国比泽尔/意大利富士豪)半封闭制冷压缩机组,法国百年“泰康”全封闭制冷压缩机组,每台机组均经过欧洲电脑联网逐项监测并有防伪编码,可通过电脑上网查寻。

2.对于不同的箱体温度要求,选择的机组不同,廷翌仪器为保证实验箱的降温速率和可达最低温度要求,温度低于-40的箱体采用双极复叠式制冷机组,复叠式系统,包含一个高压制冷循环和一个低压制冷循环。

3.连接器为蒸发冷凝器,蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之用,温度不超过-40的温度则只要采用单机机组即可。

 4.恒温和降温时由电池阀控制冷量输出大小,可比传统冷热平衡方法节约30%左右的能源,降低用户的使用成本。经过廷翌多次烤机试验,多次数据比对而做改进。

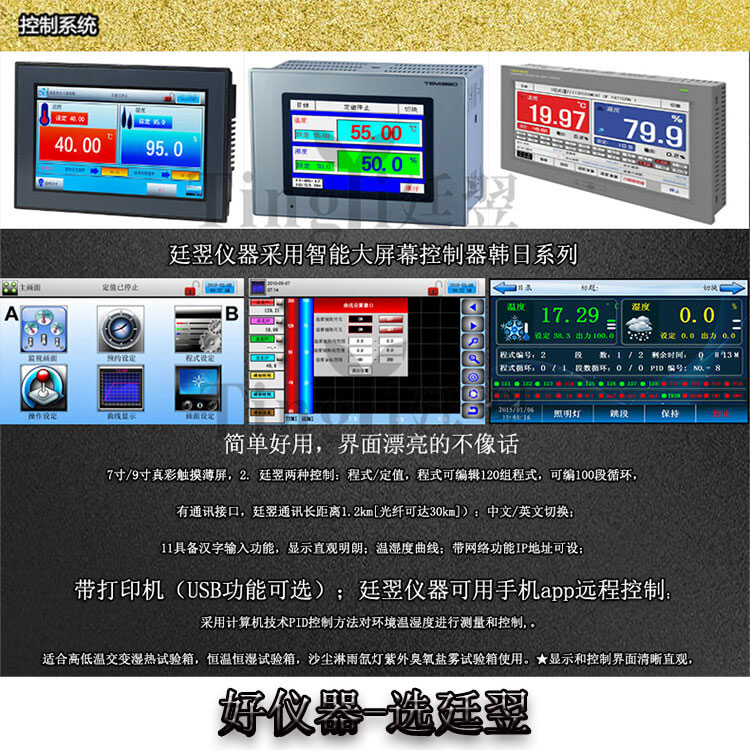

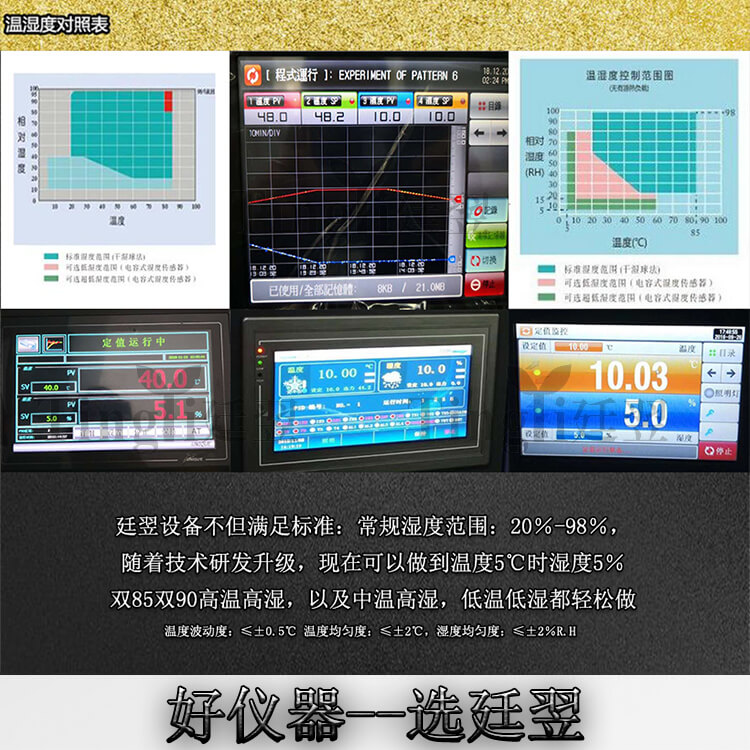

二.大屏幕高性能控制器 韩国三元/TEMI系列

功能强悍,简单好用,界面漂亮的不像话

采用计算机技术、先进的PID控制方法对环境温度、湿度进行测量和控制,并可以与恒温恒湿设备配套使用。适合高低温交变湿热试验箱,更适合恒温恒湿试验箱,沙尘淋雨氙灯紫外臭氧盐雾试验箱使用。
★显示和控制界面清晰直观,轻触式选择菜单,简单易用,性能稳定可靠。
★程序控制灵活,性价比高。

真彩触摸薄屏3.5寸/4.3寸/5.7寸及7寸/9寸
2. 两种控制方式:程式/定值,程式可编辑120组程式,最大可编100段,组全部循环,段部分循环;
3. 传感器类型:两路PT100输入(可选电子传感器输入)
4. 报警信号:16个DI外部障碍报警;
5. 温度测量范围:-90.00℃--200.00℃,(可选-90.00℃--300.00℃)误差±0.2℃;
6. 湿度测量范围:1.0%--100%RH,误差±1%RH;
7. 通讯接口:(RS232/RS485,通讯最长距离1.2km[光纤可达30km]);
8. 界面语言类型:中文/英文;
9. 具备汉字输入功能,编辑输入厂商资料,故障名称,试验名称等,显示直观、明朗;
10. 曲线:实时表示温、湿度PV、SP曲线;
11. 带网络功能IP地址可设;可带打印机(USB功能可选);可远程控制仪表;
12. 产品显示清晰直观立体感强,可编程控制系统操作灵活方便,性能稳定,工作更高效;安装方式灵活,可外挂或嵌入式安装;

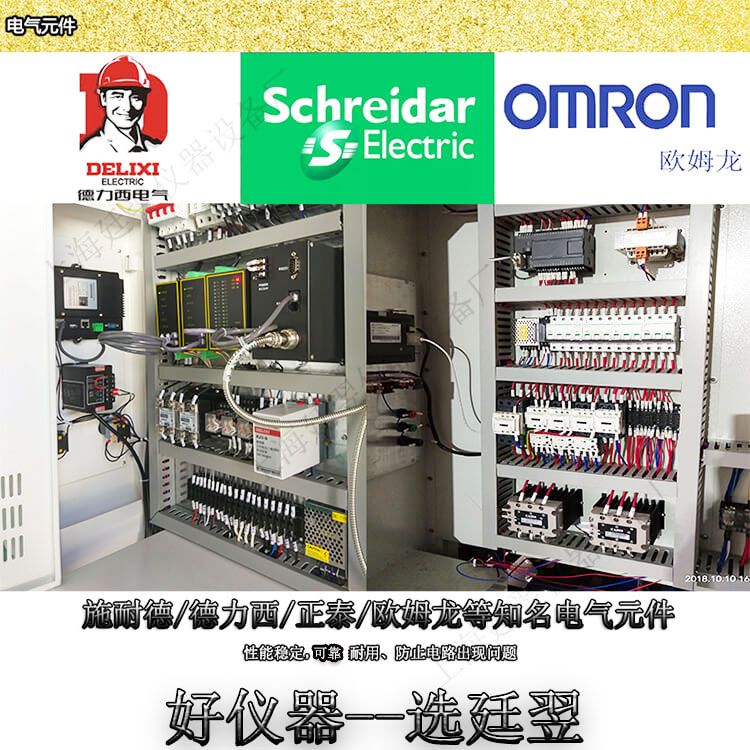

三.施耐德/德力西/正泰等知名电气元件

性能稳定,超长耐用防止电路出现问题

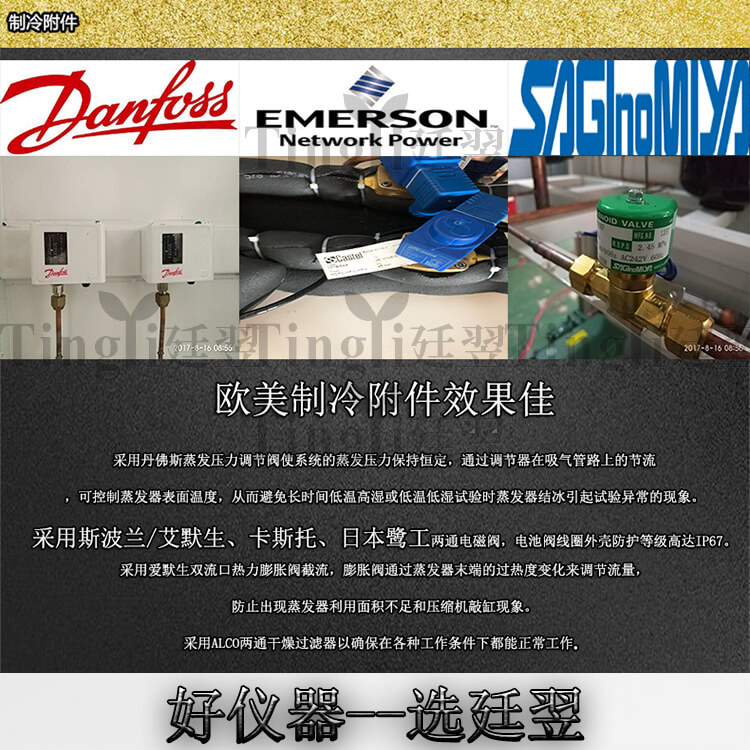

四. 欧美制冷附件效果佳

采用丹佛斯蒸发压力调节阀使系统的蒸发压力保持恒定,通过调节器在吸气管路上的节流,可控制蒸发器表面温度,从而避免长时间低温高湿或低温低湿试验时蒸发器结冰引起试验异常的现象。廷翌采用日本鹭工两通电磁阀,电池阀线圈外壳防护等级高达IP67。

采用爱默生双流口热力膨胀阀截流,膨胀阀通过蒸发器末端的过热度变化来调节流量,防止出现蒸发器利用面积不足和压缩机敲缸现象。

采用ALCO两通干燥过滤器。

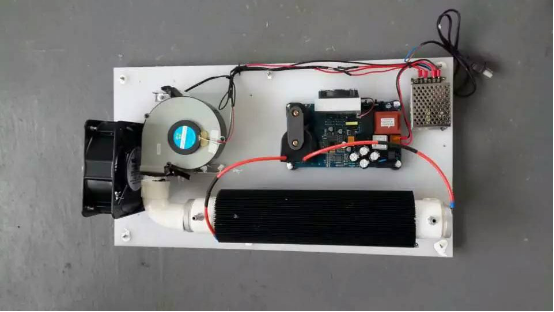

五.超级臭氧发生器

六.电极采用焊接工艺的石英玻璃管电极,无杂质,无胶封,不易产生电极击穿及老化,电极使用寿命长,而高频沿面放电陶瓷电晕发生器,电极受陶瓷基体制作工艺的限制,在不同环境湿度条件下使用,电极极易击穿

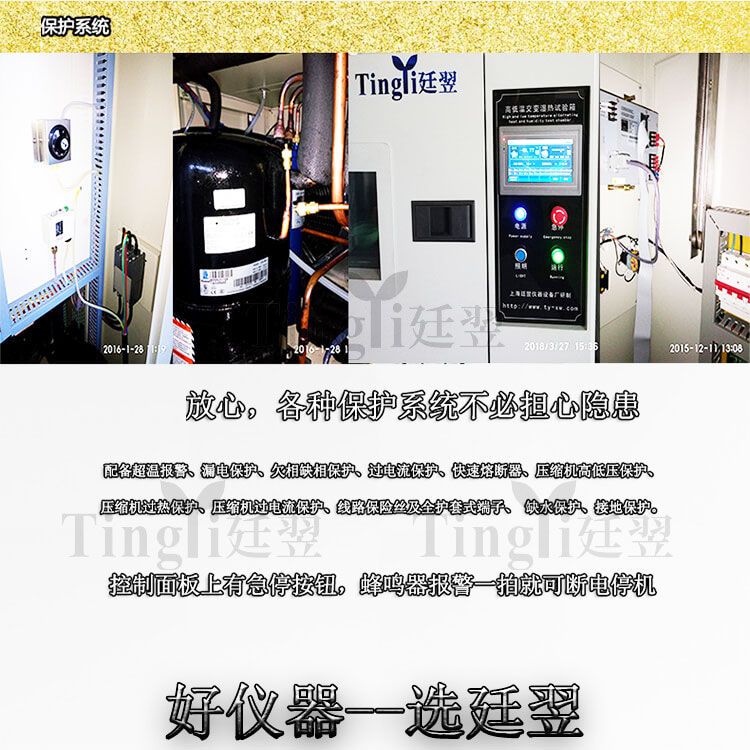

七. 安全放心,各种保护系统不必担心隐患

配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、接地保护。

AC220/380V   三相四线+保护地线;

电压允许波动范围:AC220/380V  ±10%

频率允许波动范围:50Hz ±0.5 Hz

保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电,



保护接地线单独使用,勿与其他设备的接地线共用。

使用环境温度5℃~35℃,最佳使用温度:15℃~25℃,相对湿度:≤85%RH 大气压:86-106Kpa

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘

周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体

附近没有强电磁场,无阳光直接照射,其它热辐射源

设备周围留有适当的维护空间

场地地面承重要求≥600kg/㎡(针对楼上场地)

场地排水:试验箱附近最好能备有水龙头和排水地漏

保养注意事项及方法:

制冷:

1.冷冻机组之散热器(冷凝器) 应定期保养, 保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警,冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干凈灰尘。

2.开关门或从炉内取测试物时,不得让物品与门上胶边接触,以防胶边被破坏和缩短寿命.

3.机身周围和底部的地面要随时保持清洁,以免大量灰尘吸入机组内产生意外事故和降低性能.

4.冷冻系统是本机的核心,请一年巡检一次所有铜管有无泄漏雪种情况,各嗽叭接头、焊接口,如有油渍外泄,请通知本公司或直接处理之.

5.配电盘之大电流接点,配电室内每年至少清洁检修一次以上,接点的松动会使整个设备处于危险工作状态,轻则烧坏组件,重则发生火灾、报警、人身伤害非常危险. 清洁时清利用吸尘器将室内灰尘吸除即可。

6.冷凝器灰尘之清除

冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之灰尘吸除或利用高压空气喷除灰尘。

7.当试验产品时间到达后取产品时,必须在关机状态下且工作人员一定要戴好干燥、防电、耐温手套进行取放产品.

8.箱体内外部的清洁与保养机器在操作前应先将内部杂质(物) 清除。

配电室内每年至少清洁一次以上, 清洁时请利用吸尘器将室内灰尘吸除即可。箱体外部每年必须清洗一次以上, 清洗时用肥皂水擦拭即可。

臭氧:

由于采用中频高压供电方式,因电极不会产生电晕过热,使产生的臭氧浓度稳定,不会随工作时间或气体流量的高低而导致臭氧浓度下降。而高频沿面放电陶瓷电晕发生器由于采用高频电压放电,廷翌仪器在放电区域的温度不能有效散出时,导致臭氧因过热而分解,在高气流条件下使用为宜

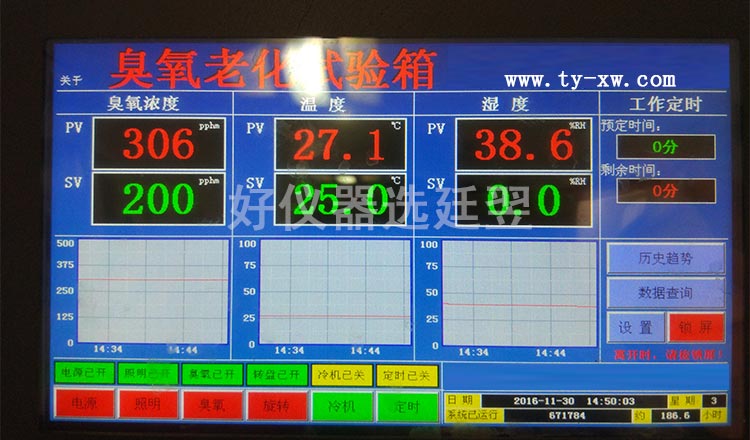

采用一体化臭氧浓度﹑温湿度控制器(设置方式为轻触按键式),集成度高,可靠性能好, LED显示,显示分辨率温度(0.1℃)、湿度(0.1%RH)、臭氧浓度(1pphm),PID设定值控制,操作方便

无易损元件,工作免维护,寿命长。而高频沿面放电陶瓷电晕发生器陶瓷电极表面易产生氧化附着物,当表面氧化物过厚时,容易产生电晕闭塞,不及时清洗,臭氧将无法产生。

样品架:

1、由外壳、电子元器件、臭氧发生器这几大部件组成

2、在所要求的伸长下用夹具固定试样的两端,与臭氧化空气接触时,试样的长度方向要与气流方向基本平行

3、夹具应由不容易分解臭氧的材料(例如铝)制成。

4、使试样旋转速度在(20^-25) mm/s之间,在一垂直干气流的平面内,每件试样连续地沿着相同的途径移动

5、同一个试样旋转一周的时间为(8^-12) min.试样的扫描面积最少是试验箱的有效面积的40%.

6、试样最好从新制模压出的试片上裁取,如果需要,可以从成品上裁取。

7、每一试验条件至少使用3个试样。

8、长条标准试样宽度为不小于10mm,厚度2.Omm士0.2mm,拉伸前夹具两端间试样的长度不少于40mm
