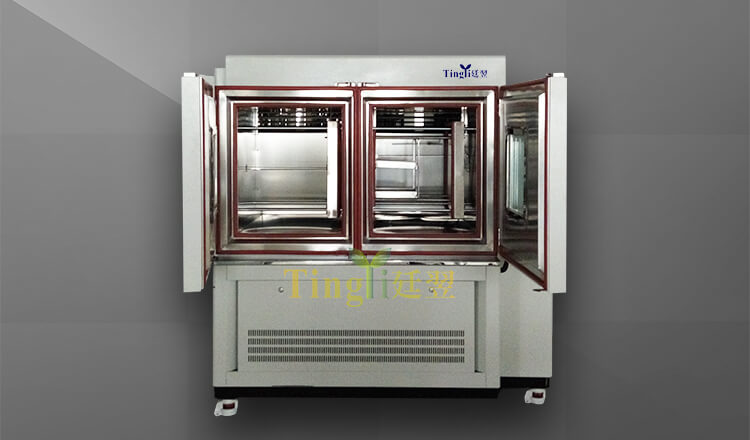

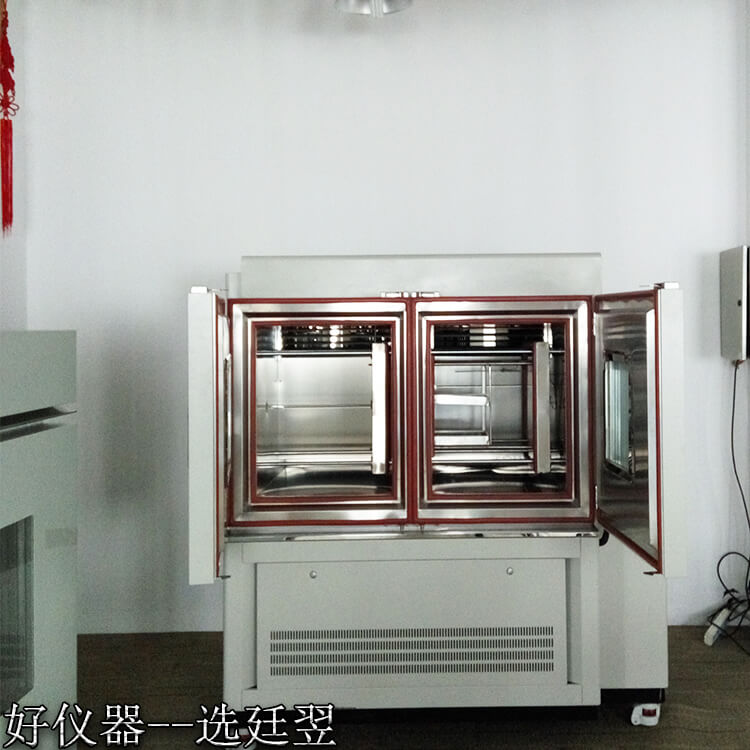

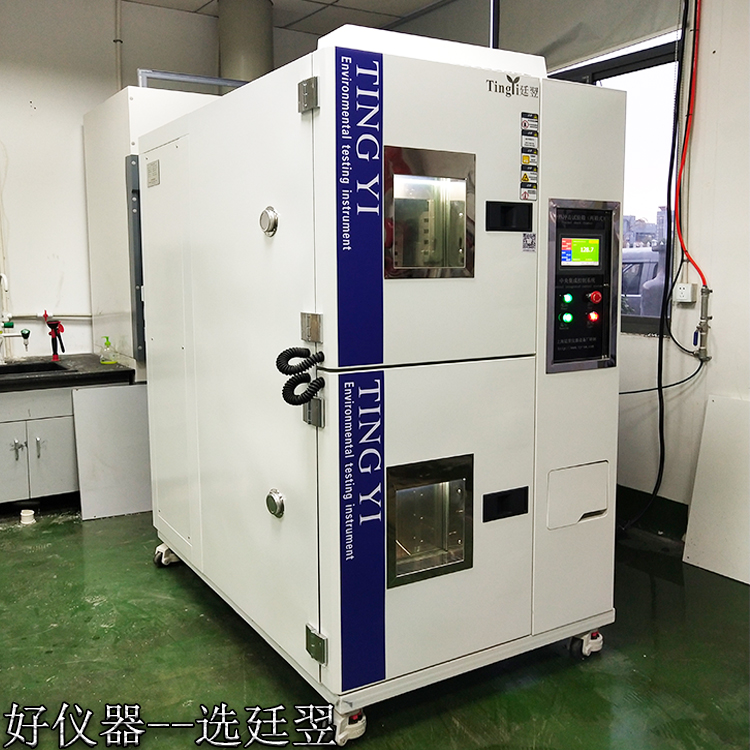

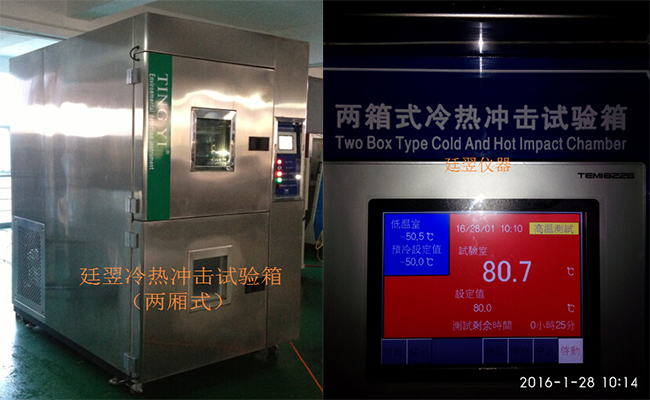

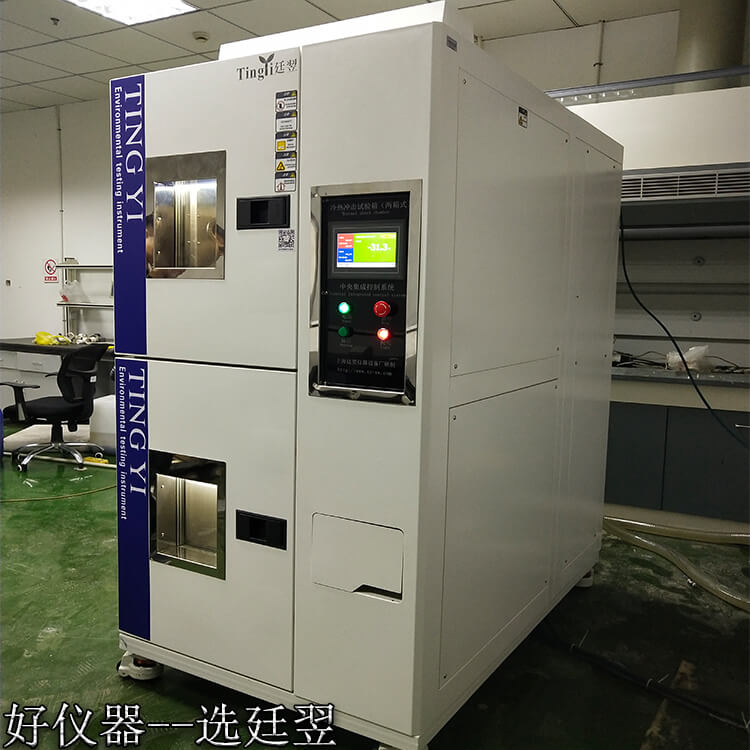

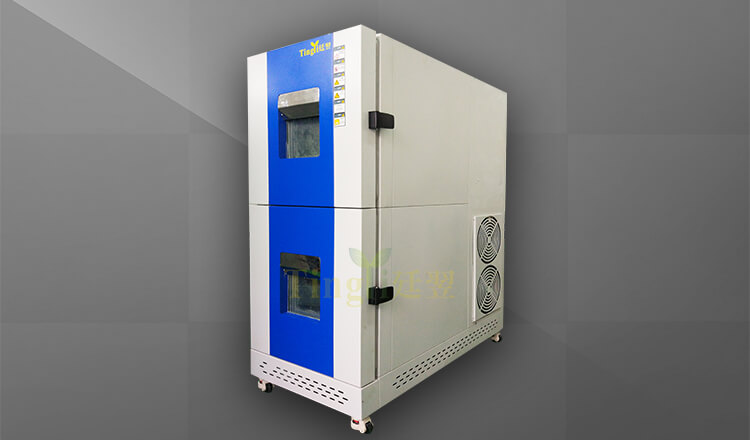

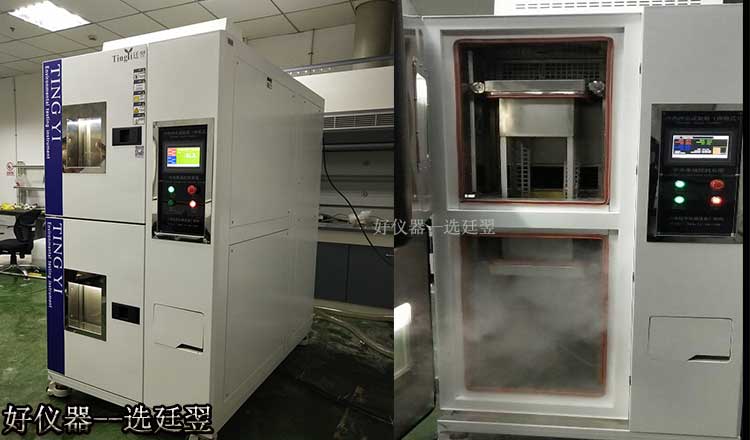

高低温冲击试验箱、冷热冲击试验箱(两厢)High and low temperature impact test case



设备用途:冷热冲击试验箱是金属、塑料、橡胶、电子等材料行业必备的测试设备, 用于测试材料结构或复合材料,在瞬间下经极高温及极低温的连续环境下忍受的程度,得以在最短时间内检测试样因热胀冷缩所引起的化学变化或物理伤害。



设备主要技术参数规格材质:



为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,图片实物拍摄,网站架构和格式内容属于环境试验行业的原创。



   廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。

  请广大客户认准好仪器-选廷翌。


 (廷翌新版网站创立于2015年)


型号(L)工作室尺寸D*W*H (mm)外箱尺寸D*W*H (mm)提篮尺寸D*W(mm)冲击温度范围试片重量
TY/GDCJ-50L350*350*4001300*1700*1400150*150

-40℃~130℃

-55℃~150℃

≤7kg
TY/GDCJ-125L500*500*5001950*1000*1700200*200≤10kg
TY/GDCJ-250L600*600*7002050*1100*1950300*300≤20kg
TY/GDCJ-500L800*800*8002000*1300*2050350*350≤50kg
温度波动度±1℃
温度均匀度≤±2℃
温度恢复时间≤5min(与温度恢复条件、冷却水温、暴露温差、恒温时间、样品重量有关)
温度转换时间从低温区到高温区/从高温区到低温区≤15s
升温速率+60℃~+200℃≤30min
降温速率-25~-60℃   ≤60min
试验方式

试验样品上下或左右,移动冲击方式

注:其它温度尺寸材质可根据要求定做,设备以实物为准,实验数据均在﹢25℃空载条件测得

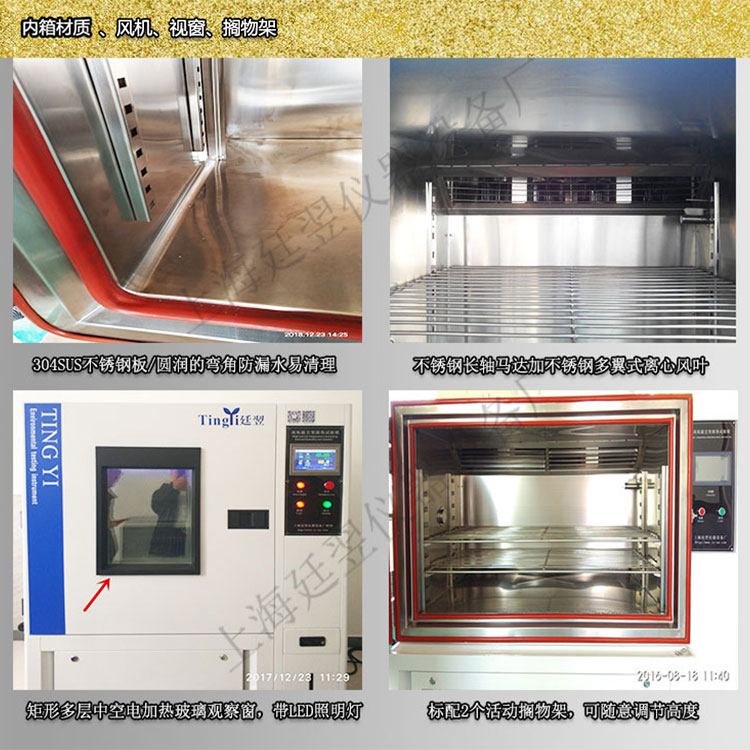

结构材质
内箱材质优质加厚304SUS镜面雾面不锈钢板

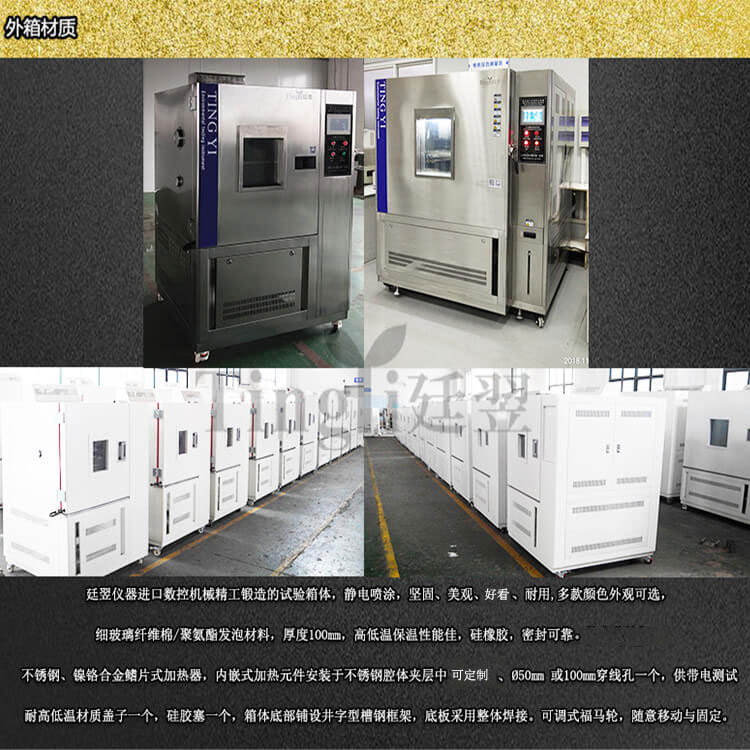

外箱材质加厚优质冷轧钢板静电喷涂,坚固、美观、持久、耐用
保温材质超细玻璃棉/或硬质聚氨酯发泡材料,高低温保温性能佳

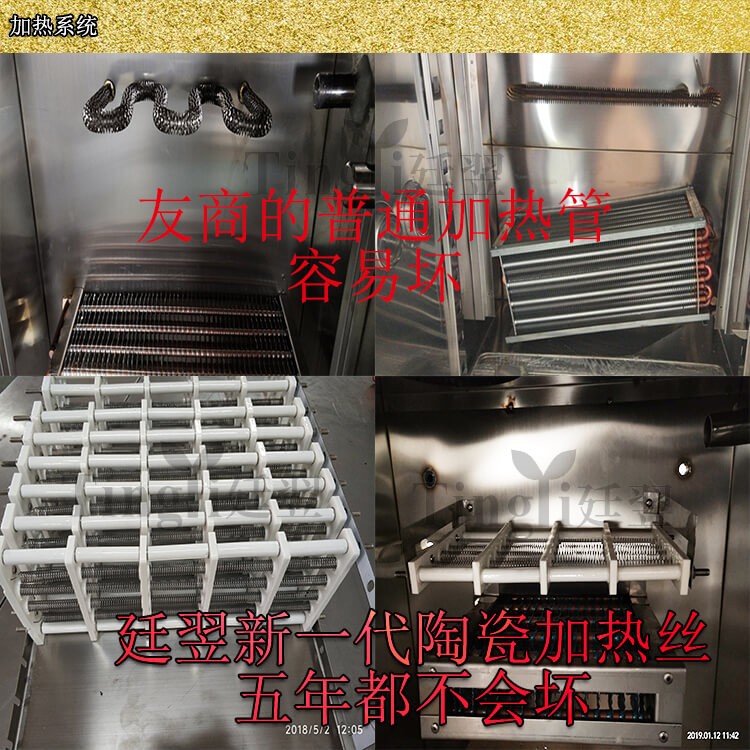

加热器不锈钢加热器
循环风机离心风机
提篮架不锈钢提篮2个
廷翌仪器控制系统
控制仪表韩国三元2700/TEMI-8226大屏真彩触摸薄屏 程序控制方式自由转换,可连接电脑,中英文切换。高分辨率,精准好用
电气元件
电器LG/施耐德/德力西/正泰/等知名品牌,性能稳定,超长耐用
制冷系统
制冷压缩机采用进口比泽尔/富士豪/“泰康”半封闭/全封闭制冷压缩机组,每台机组均经过欧洲电脑联网逐项监测并有防伪编码,可通过电脑上网查寻
制冷附件电磁阀:日本鹭工;过滤器:(美国)爱默生;压控/热力膨胀阀:(丹麦)丹佛斯/(意大利)卡士妥
环保制冷剂环保制冷剂R404A低压循环、R23高压循环
冷却方式风冷/水冷(水塔10吨、15吨、20吨)
其他
电源AC380V ±10%   50Hz ±0.5 Hz
安全保护系统超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、 缺水保护、接地保护
总功率KW11/15/18/30
满足标准

GJB150.3高低温冲击试验

GBT 10592-1989 高低温试验箱 技术条件

GB2423.1-2008(IEC68-2-1) 试验A:低温试验方法

GB2423.2-2008(IEC68-2-2) 试验 B:高温试验方法

SJT31391-1994 试验箱完好要求和检查评定方法

(产品型号外观技术信息若有变更,恕不另行通知,廷翌拥有最终解释权)








为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,产品图片实物拍摄,网站架构和格式内容属于环境试验行业的原创。



   廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。

请广大客户认准好仪器-选廷翌。


 (廷翌新版网站创立于2015年)

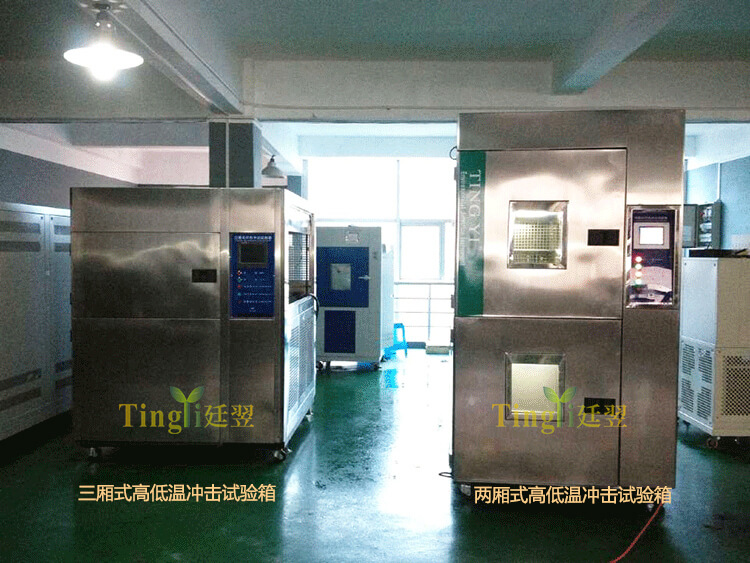

廷翌高低温冲击试验箱

配置强劲性价比超高

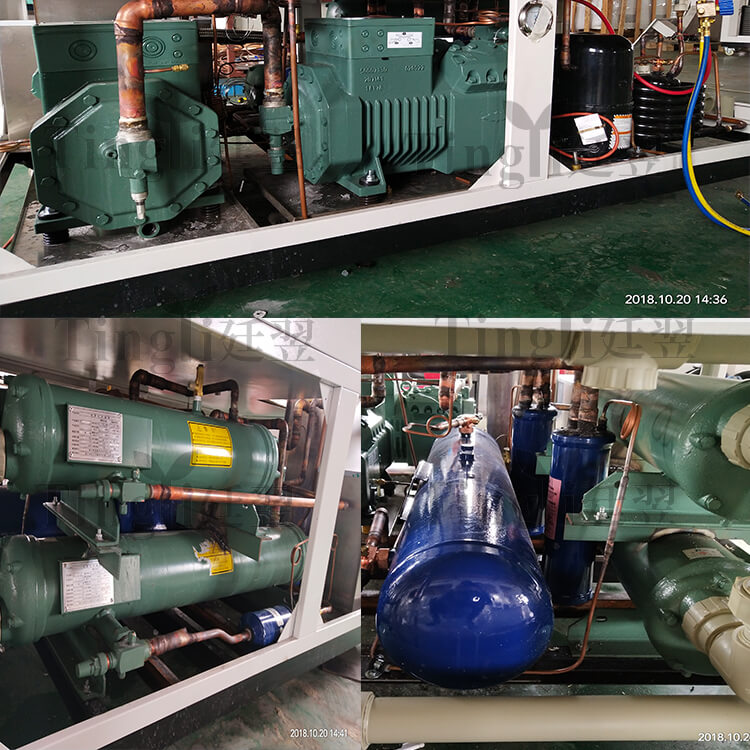

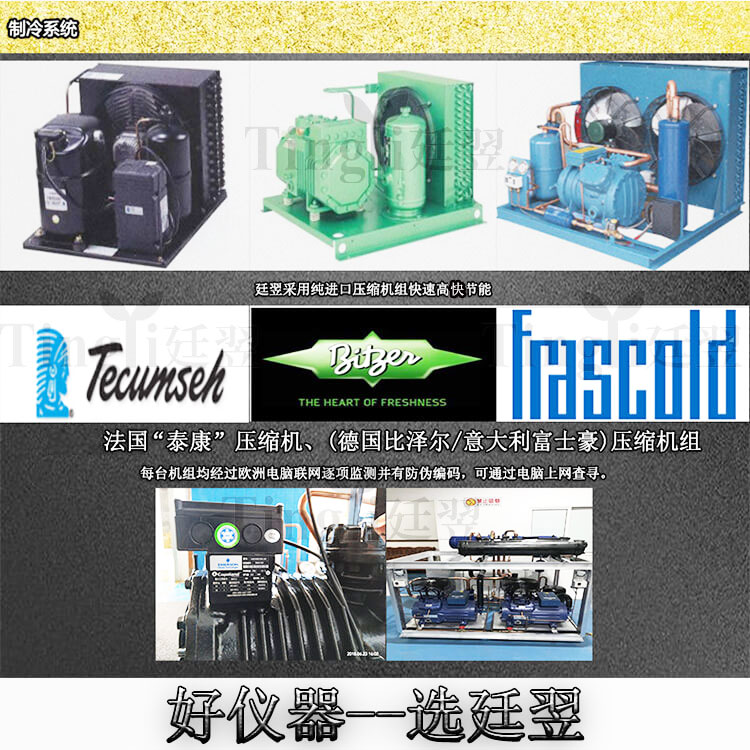

一.纯进口压缩机组 快速高效节能

1.(德国比泽尔/意大利富士豪)半封闭制冷压缩机组,法国百年“泰康”全封闭制冷压缩机组,每台机组均经过欧洲电脑联网逐项监测并有防伪编码,可通过电脑上网查寻。冷冻系统采用单元或二元式低温回路系统设计

2.恒温和降温时由电池阀控制冷量输出大小,可比传统冷热平衡方法节约30%左右的能源,可降低用户的使用成本。经过上海廷翌仪器多次烤机试验,多次数据比对而做改进。

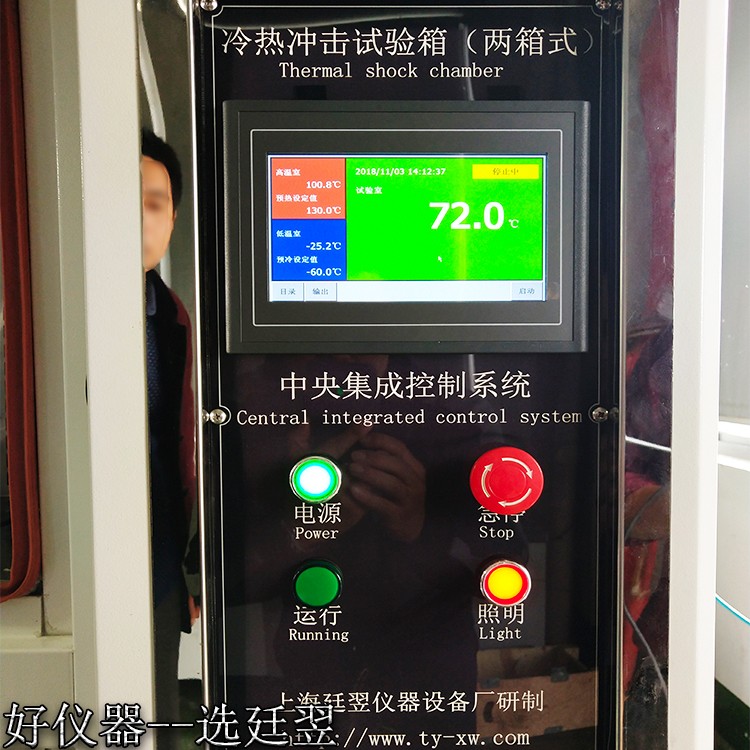

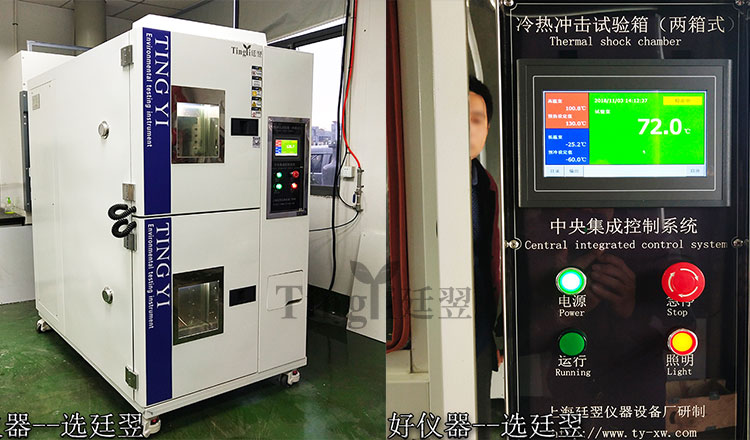

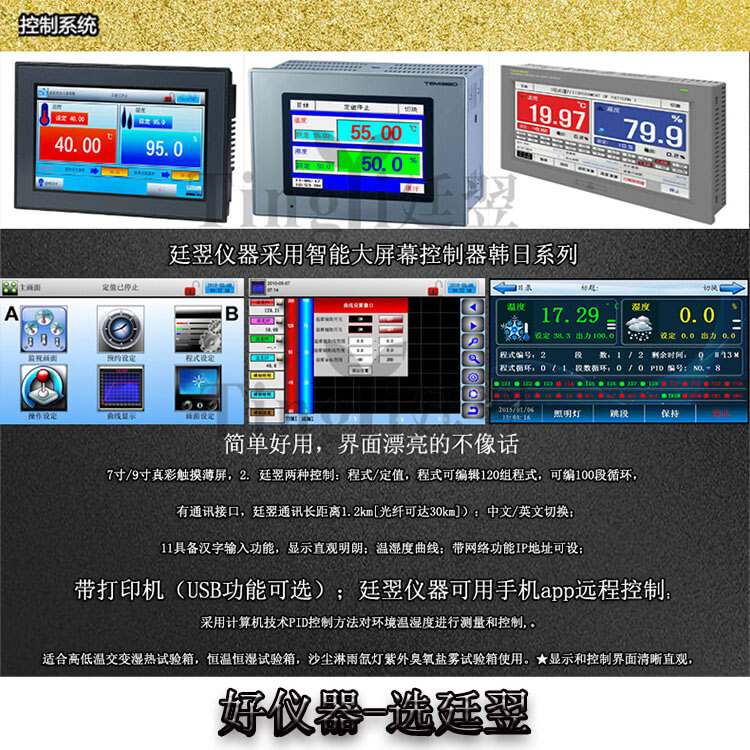

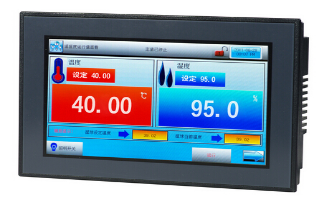

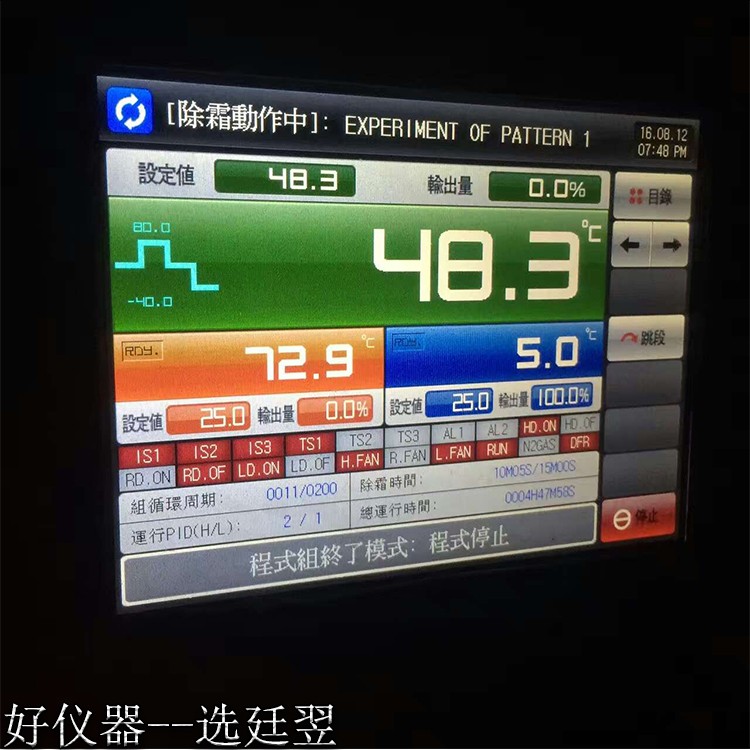

二.大屏幕高性能控制器

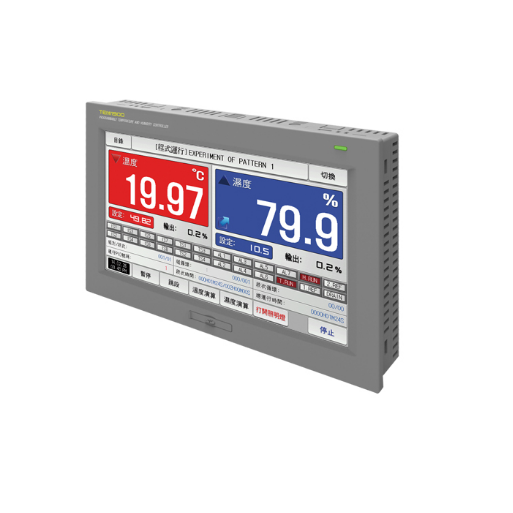

  韩国三元/TEMI系列

    功能强悍,简单好用,

 界面漂亮的不像话.

该产品采用计算机技术、先进的PID控制方法对环境温度进行测量和控制,并可以与冷热冲击试验设备配套使用。

★显示和控制界面直观清晰,轻触式选择菜单,简单易用,性能稳定可靠。

★高效,程序控制灵活,给用户带来性能稳定,控制灵活,性价比高的高端产品。

真彩触摸薄屏5.7寸及7寸/10寸
1. 两种控制方式:程式/定值,程式可编辑120组程式,最大可编100段,组全部循环,段部分循环;

2. 传感器类型PT100(热电偶可定义)

3. 二槽三槽控制可选,手动自动除霜可选

4. 第一级压缩机制冷温度显示及报警显示

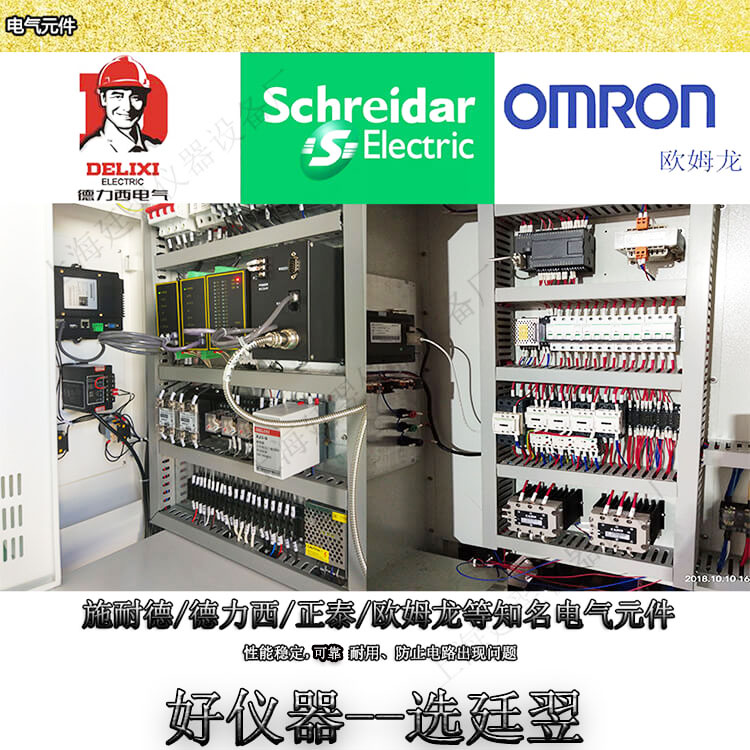

三.施耐德/德力西/正泰等知名电气元件

性能稳定,超长耐用防止电路出现问题

四. 欧美制冷附件效果佳

采用丹佛斯蒸发压力调节阀使系统的蒸发压力保持恒定,通过调节器在吸气管路上的节流,可控制蒸发器表面温度,从而避免长时间低温高湿或低温低湿试验时蒸发器结冰引起试验异常的现象。采用日本鹭工两通电磁阀,电池阀线圈外壳防护等级高达IP67。

采用爱默生双流口热力膨胀阀截流,膨胀阀通过蒸发器末端的过热度变化来调节流量,防止出现蒸发器利用面积不足和压缩机敲缸现象。采用ALCO两通干燥过滤器效果好极。

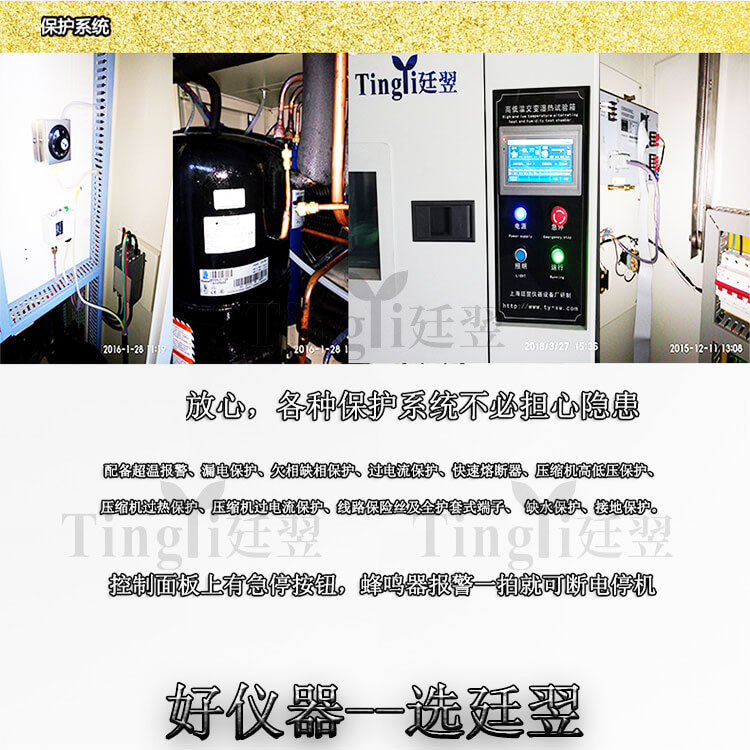

五. 安全放心,各种保护系统不必担心隐患

配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、接地保护。


AC220/380V   三相四线+保护地线;

电压允许波动范围:AC220/380V  ±10%

频率允许波动范围:50Hz ±0.5 Hz

保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电,

保护接地线单独使用,勿与其他设备的接地线共用。

使用环境温度5℃~35℃,最佳使用温度:15℃~25℃,相对湿度:≤85%RH 大气压:86-106Kpa

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘

周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体

附近没有强电磁场,无阳光直接照射,其它热辐射源

设备周围留有适当的维护空间

场地地面承重要求≥600kg/㎡(针对楼上场地)

场地排水:试验箱附近最好能备有水龙头和排水地漏


为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,图片实物拍摄,网站架构和格式内容属于环境试验行业的原创。



   廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。好仪器-选廷翌。


 (廷翌新版网站创立于2015年)


 保养注意事项及方法:

高低温冲击试验箱操作分为五部走:预处理、初始检测、试验、恢复、最后检测。廷翌和大家一起分享一下详细流程内容:

1.预处理:将被测样品放置在正常的试验大气条件下,直至达到温度稳定。

2.初始检测:将被测样品与标准要求对照,符合要求后直接放入高低温冲击试验箱内即可。

3.试验:

1)试验样品应按标准要求放置在试验箱内,并将试验箱(室)内温度升到指定点,保持一定的时间至试验样品达到温度稳定,以时间长都为准。

2)高温阶段结束后,在5min内将试验样品转换到已调节到-55℃的低温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长都为准。

3)低温阶段结束后,在5min内将试验样品转换到已调节到70℃的高温试验箱(室)内,保持1h或者直至试验样品达到温度稳定,以时间长都为准。

4)重复上述实验方法,以完成三个循环周期。根据样件大小与空间大小,时间可能会略有误差。

4. 恢复:试验样品从试验箱内取出后,应在正常的试验大气条件下进行恢复,直至试验样品达到温度稳定。

5.最后检测:对照标准中的受损程度及其它方法进行检测结果评定。

不可测试

爆炸物、可燃物 自燃物 氧化物性质类易燃物

1.请勿将试品电源接入设备电源中,否则会增加设备电源负荷。除非设备留有试品电源接口。

2.严禁试验易燃、易爆、高腐蚀、强辐射物品。

3.设备通电状态下或运行过程中请勿搬运、检修。

1、高温烫伤,冷热冲击试验箱在做高温试验时箱内温度很高。试验过程中或测试刚结束时,如需打开箱,开门要特别小心,切记,顺着们开启的方向行走,以免烫伤。

2、低温冻伤,冷热冲击试验箱在做低温试验时箱内温度很低。试验过程中或试验刚结束时,如需打开箱门要特别小心,以免冻伤。

3、高温烫伤,冷热冲击试验箱在做高温试验时箱内温度很高。试验过程中或试验刚结束时,如需打开箱门要特别小心,以免烫伤。

4、触电,虽然设备具有健全的防触电措施,但是仍然需要注意,尤其是电器控制系统,工作情况下,切勿触摸电器部分。

保养方法

a.冷热冲击试验机冷冻机组之散热器(冷凝器) 应定期保养, 保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警,冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干净灰尘。

b.开关门或从炉内取测试物时,不得让物品与门上胶边接触,以防胶边被破坏和缩短寿命.

c.机身周围和底部的地面要随时保持清洁,以免大量灰尘吸入机组内产生意外事故和降低性能.

d.冷热冲击试验机冷冻系统是本机的核心,上海廷翌仪器提醒请半年巡检一次所有铜管有无泄漏雪种情况,各嗽叭接头、焊接口,如有油渍外泄,请通知我们或直接处理之.

e.配电盘之大电流接点,配电室内每年至少清洁检修一次以上,接点的松动会使整个设备处于危险工作状态,轻则烧坏组件,重则发生火灾、报警、人身伤害非常危险. 清洁时清利用吸尘器将室内灰尘吸除即可。

f.冷热冲击试验机配电箱内的两个超温保护器设定值请不要随便调试,出厂时已调好,此保护开关是保护加热管空焚和警报之用. 设定点=温度设定点20℃~30℃ 。

h.冷热冲击试验机当试验产品时间到达后取产品时,必须在关机状态下且工作人员一定要戴好干燥、防电、耐温手套进行取放产品.

i.冷热冲击试验机箱体内外部的清洁与保养。

j.冷热冲击试验机在操作前应先将内部杂质(物) 清除。

k.配电室内每年至少清洁一次以上, 清洁时请利用吸尘器将室内灰尘吸除即可。箱体外部每年必须清洗一次以上, 清洗时用肥皂水擦拭即可。

选购:

欲要合理的选购一个产品,需要对这个产品有一个大概的了解,什么是冷热冲击试验箱呢?冷热冲击试验箱采用蓄冷方式,为待测产品静置冷、热交替冲击方式,测试产品在温度急剧变化后的性能与参数。也就是说它用来测试复合材料及材料结构,在瞬间下经及高温及极低温的连续环境下所能忍受的程度,即以在最短时间内试验其因热胀冷缩所引起的化学变化或物理伤害。适用的对象包括金属、塑料、橡胶、电子等材料。

选购冷热冲击试验箱要注意五个方面:冲击温度、试验负载、复归时间、除霜时间、传感器放置。

购选时,它们有各自的要求,冲击温度是指测试区实际能够跑到的温度最大范围。注意不是预热和预冷室的极限温度;试验负载直接影响能够放置多少测试品。一般说来,这个重量越大越好;它是指测试品全部从一个温度点切换到另外一个温度点所耗费的时间。我们常见的规范约定≤5min。这个时间越小越好;除霜间隔时间越长越好。现在廷翌仪器能够做到1000周期除霜一次,是非常理想的。除霜间隔越短说明该设备的气密性越差;传感器必须放置在测试区内部。如果将放置在风道内部,虽然与测试区只有10cm的距离,但是这个能量差异是相当大的。且不能够真实反映测试品表面的温度变化。
