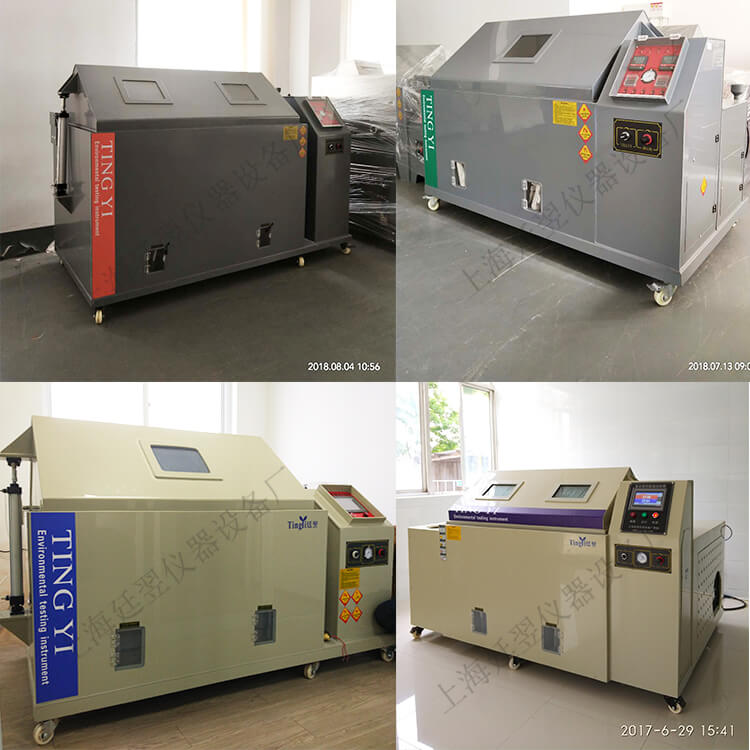

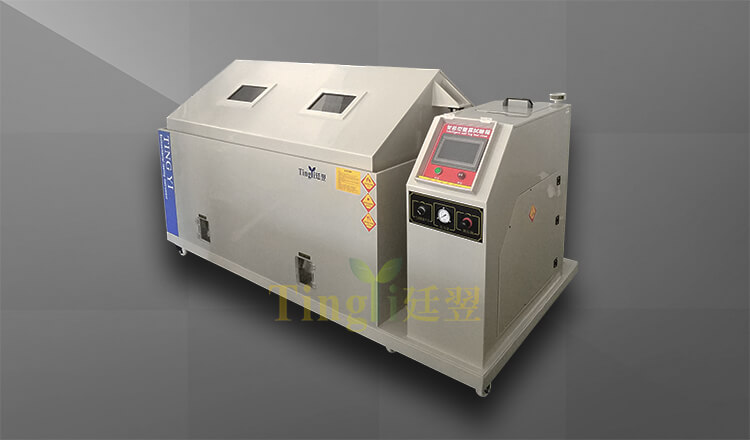

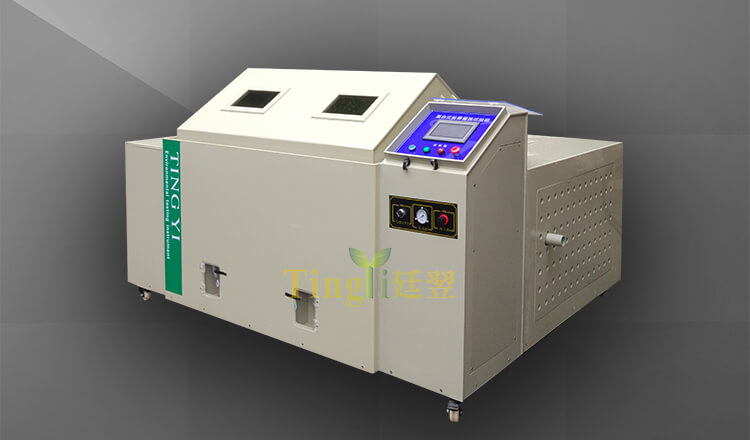

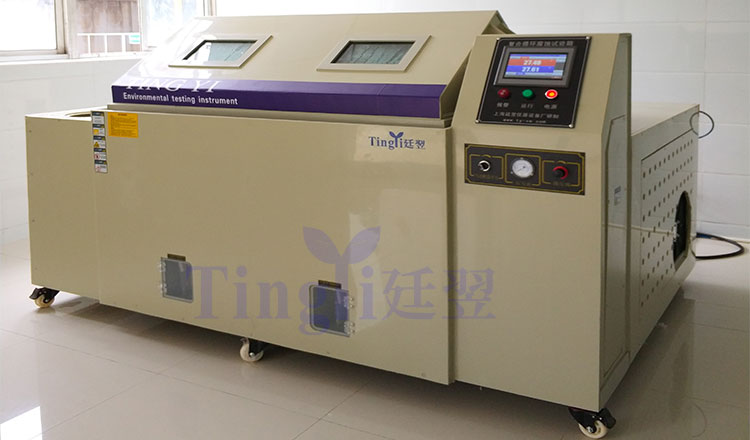

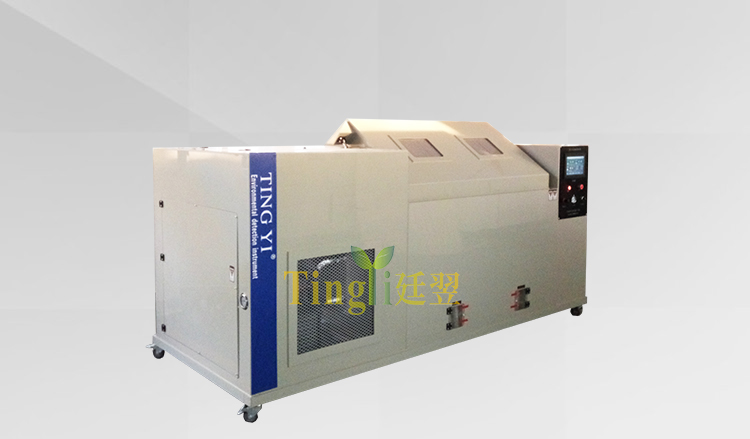

复合式盐雾腐蚀试验箱CompoundsaltspraycorrosionTestbox



设备用途:通过考核对材料及其防护层的盐雾腐蚀的能力,以及相似防护层的工艺质量比较,同时可考核某些产品抗盐雾腐蚀的能力;该产品适用于零部件、电子元件、金属材料的防护层以及工业产品的盐雾腐蚀试验。



为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,图片实物拍摄,网站架构和格式内容属于环境试验行业里的原创。


廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。

好仪器-选廷翌。(廷翌网站创立于2015年)

设备主要技术参数规格材质:



型号(L)

工作室尺寸D*W*H(mm)

外箱尺寸D*W*H(mm)

试验方法

TY/YW-90型-270L

900*600*500

1900*1700*1650

中性盐水试验法(NSS/SS):

实验室35℃±1℃,饱和空气桶47℃±1℃

酸性耐腐蚀试验法(  ASS/CASS):

试验室50℃±1℃,饱和空气桶63℃±1℃

TY/YW-120型-600L

1200*850*500

2200*1950*1150

TY/YW-160型-900L

1600*900*900

2600*2000*1550

TY/YW-200型-1200L

2000*1000*600

以实际为准

温度范围:20-80℃,温度均匀度:≤±2℃,温度波动度:≤±1℃,湿度范围:20-98%R.H

湿度偏差:75%R.H以下±5%;75%R.H以上+2、—3%RH。

好仪器选廷翌,满足复合式盐雾交变,盐干湿循环腐蚀试验:潮湿试验、晾干试验,温湿度可控

            备注:其它温湿度尺寸材质可根据要求定做,设备以实物为准,实验数据均在﹢25℃空载条件测得

结构材质

试验机箱体

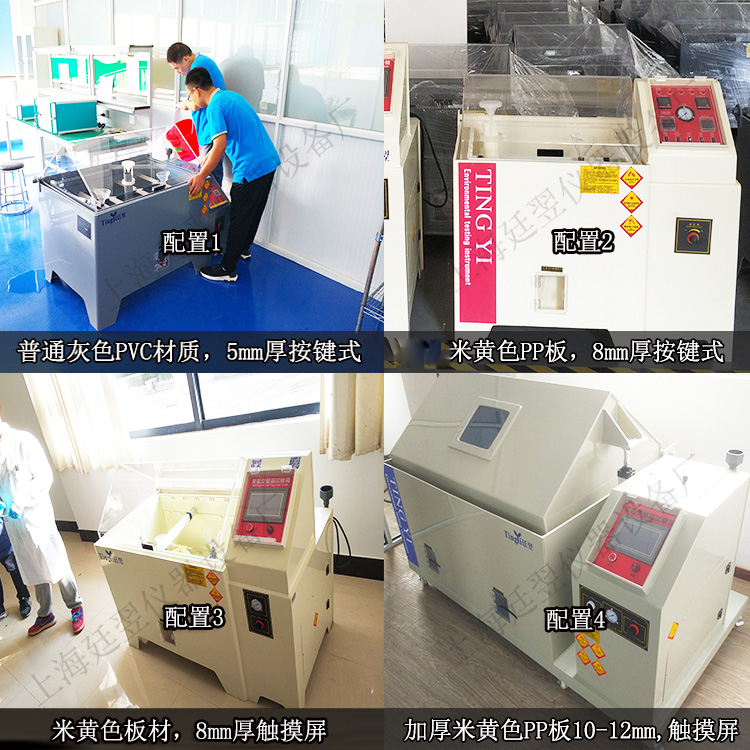

采用PP米黄色/浅灰色PVC/外壳可选不锈钢板/玻璃钢,厚度8~12mm,耐用温度在60℃,结构牢固

恒温水槽采

PP米黄色/PVC灰色耐冲击板,厚度8~12mm

试验室盖

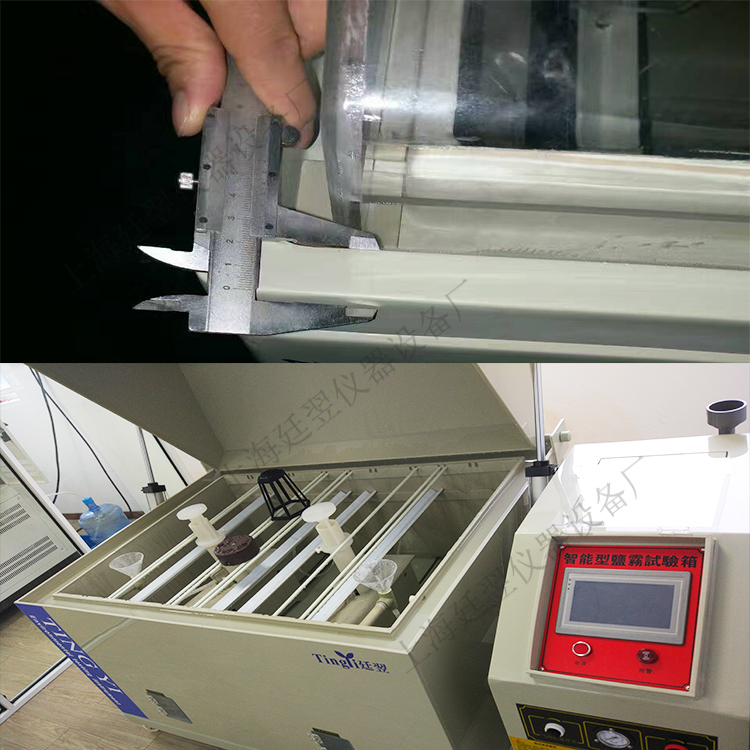

透明压克力耐冲击板,厚度8~12mm。边缘内外双层加厚,防止因长期高温产生扭曲变形

试药补充瓶

隐藏一体式清洗容易,操作方便。

试验室篮架

PVC灰色/PP米黄色耐冲击板,可自由调整试验角度15º及30º角

压力空气桶

A级PP/SUS304不锈钢,耐高温、高压、高腐蚀性

补给水系统

供水

自动/手动

排水

自动/手动

加湿系统

加湿

不锈钢加湿管导入工作室在由工作室的风机进行均匀搅拌,湿度采用干湿球温度表示。

热系统

加热

采用直接干加热方式,升温速度快减少待机时间,当温度到达时,自动切换恒温状态,温度精确,耗电量少。纯钛制发热管,耐酸碱腐蚀、超长使用寿命。

供气

空压机

常规型20L-50L

调压阀

0.2-0.4Mpa/0.07-0.17Mpa

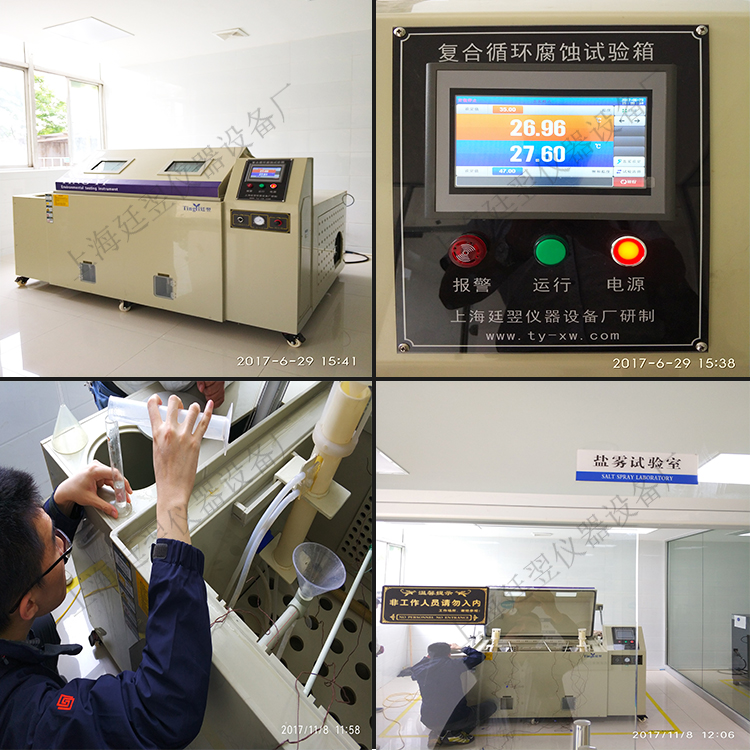

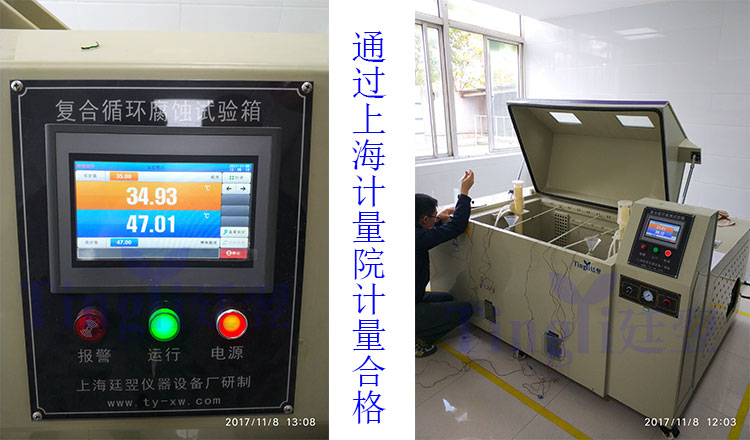

廷翌仪器控制系统



控制系统

7寸触摸屏具有电脑自动演算功能,控制误差±1.0℃。试验室加热槽采用液体膨胀安全温度控制器0~120℃.液晶数显可程序时间控制器0.1S~99h

传感器

Pt100

试验时间

(S、M、H)可调

电气元件

电器

选配LG/施耐德/德力西/正泰/等知名品牌,性能稳定,超长耐用

喷雾系统

喷雾方式

连续式/间歇式喷雾,高效智能

喷雾量

1~2mL/80cm²/1h

除雾

停机时清除试验箱内盐雾,防止腐蚀气体流出损伤试验室其它精密仪器。

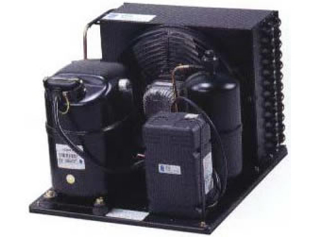

压缩机

廷翌采用法国百年“泰康”全封闭制冷压缩机组,每台机组均经过欧洲电脑联网逐项监测并有防伪编码,可通过电脑上网查寻

制冷附件

电磁阀:日本鹭工;过滤器:(美国)爱默生;压控/热力膨胀阀:(丹麦)丹佛斯/(意大利)卡士妥

制冷剂

R404A快速高效环保

冷却方式

风冷

其他

安全保护系统

超温报警、漏电保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、缺水保护、接地保护

电源

AC220V~AC380V±10%50Hz±0.5Hz(供选配)

参考执行标准

GJB/150.11A-2009军用装备实验室环境实验法第11部分:盐雾试验标准要求

GB/T2423.17-2008盐雾试验方法

GB/T10125-1997人造气氛腐蚀试验_盐雾试验

GB/T10587-2006盐雾试验箱的技术条件

GB/T1765-1979测定耐湿热、耐盐雾、耐侯性(人工加速)的漆膜制测试

GB/T1771-2007色漆和清漆耐中性盐雾性能的测定

GB/T12967.3-2008铝及铝合金阳极氧化膜检测方法第3部分:铜加速

GB/T5170.8-2008以及等效的IEC、MIL、DIN、ASTM等相关标准

GB/2423.1-2008(IEC68-2-1寒冷)试验A:低温试验

GB/2423.2-2008(IEC68-2-2干热)试验B:高温试验

(产品型号外观技术信息升级若有变更,恕不另行通知,廷翌仪器拥有最终解释权)








廷翌盐雾试验箱

配置强劲性价比超高

一.不但标配按键式微电脑控制器,更有触摸屏高性能控制器

功能强悍,简单好用,界面漂亮的不像话

采用计算机技术、先进的PID控制方法对环境温度、湿度进行测量和控制,并可以与恒温恒湿设备配套使用。适合盐雾试验箱,高低温交变湿热试验箱,恒温恒湿试验箱,沙尘淋雨氙灯紫外臭氧使用。
★显示和控制界面清晰直观,轻触式选择菜单,简单易用,性能稳定可靠。程序控制灵活,性价比高。

1.真彩触摸薄屏7寸/10寸
2. 两种控制方式:程式/定值,程式可编辑120组程式,最大可编100段,组全部循环,段部分循环;
3. 传感器类型:两路PT100输入(可选电子传感器输入)
4. 报警信号:16个DI外部障碍报警;
5. 温度测量范围:-90.00℃--200.00℃,误差±0.2℃;
6. 湿度测量范围:1.0%--100%RH,误差±1%RH;
7. 通讯接口:(RS232/RS485,通讯最长距离1.2km[光纤可达30km]);
8. 界面语言类型:中文/英文;
9. 具备汉字输入功能,编辑输入厂商资料,故障名称,试验名称等,显示直观、明朗;
10. 曲线:实时表示温、湿度PV、SP曲线;
11. 带网络功能IP地址可设;可带打印机(USB功能可选);
12. 产品显示清晰直观立体感强,可编程控制系统操作灵活方便,性能稳定,工作高效;安装方式灵活,可外挂或嵌入式安装;

二.廷翌独创使用康普尼新颗粒活性炭过滤器,过滤过的水质甚至可以直接饮用

解决部分使用商无纯净蒸馏水,而导致设备因水质不好堵塞问题


三. 施耐德/德力西/正泰等知名电气元件

性能稳定,超长耐用防止电路出现问题


四.喷雾系统犹如艺术品与科技相结合

吸取盐水而后雾化,雾化程度均匀,绝无阻塞结晶之现象,可确保测试连续进行。

喷嘴采用钢化玻璃制成,可调整喷雾量大小及喷出角度。锥型分散器可调整喷雾之大小,并可使雾气落雾平均,喷嘴为玻璃喷嘴材质PYREX之精密玻璃喷嘴。

廷翌有韩国进口喷嘴,替代了传统玻璃喷雾塔。喷雾量均匀快速。


五.纯进口压缩机组快速高效节能

六.欧美制冷附件效果佳

采用丹佛斯蒸发压力调节阀使系统的蒸发压力保持恒定,通过调节器在吸气管路上的节流,可控制蒸发器表面温度,从而避免长时间低温高湿或低温低湿试验时蒸发器结冰引起试验异常的现象。廷翌仪器采用日本鹭工两通电磁阀,电池阀线圈外壳防护等级高达IP67。 采用爱默生双流口热力膨胀阀截流,膨胀阀通过蒸发器末端的过热度变化来调节流量,防止出现蒸发器利用面积不足和压缩机敲缸现象。 采用ALCO两通干燥过滤器。

七.安全放心,各种保护系统不必担心隐患

配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、 缺水保护、接地保护。


为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,图片实物拍摄,网站架构和格式内容属于环境试验行业里的原创。

好仪器-选廷翌。

廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。山寨永远都山寨的,

请广大客户擦亮眼睛,一直被模仿但从未被超越!


AC220/380V   三相四线+保护地线;

频率允许波动范围:50Hz ±0.5 Hz

保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电,

保护接地线单独使用,勿与其他设备的接地线共用。

使用环境温度5℃~35℃

最佳使用温度:15℃~25℃,相对湿度:≤85%RH 大气压:86-106Kpa

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘

周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体

附近没有强电磁场,无阳光直接照射,其它热辐射源

设备周围留有适当的维护空间

1.、场地排水:试验箱附近最好能备有水龙头和排水地漏
2、机器放置位置后面离墙约50cm左右两侧则留维修之空间。
3、机器外线为总电源线2.5mm2电源线之前,请再加装一只无熔丝开关或门刀开关(约16-25A)。
4、排水管可用PVC1/2“硬管排放,须注意水管应往下。
5、排气管需用硬管PVC21/2“硬管,沿伸至室外排放,须注意排气管之安装,可由机器平行向下。
6、机器之安装位置,请避免阳光直照射,以免影响测试之条件。
7、机器之安装位置,应尽量勿靠近其它电器设备、精密仪器或易燃物品,以免危险。
8、本机器请勿用力碰撞,以免破裂,使用温度请勿超出试验标准范围,以免因过热而变形.

保养注意事项及方法:

一:故障指示

A.超温指示灯:左右两方皆有超温指示灯(左方为试验室,右方为饱和桶)。当超温灯亮起,有下列三种情况。

1.安全温度控制器警报装置设定错误

2.检查温度设定是否过低,请重新设定

3.如超温指示灯持续亮时,通知我们处理

B.低水位指示灯:此灯亮时,将切断操作电源,此时应在试验室或饱和桶内自动加水直至低水位灯熄灭为止(检查入水口水源是否打开)。

C.结束指示灯:此灯亮时,表示试验时间至此结束。

二.功能异常判断及处理

状况

原因

处理

试验室无法上升到所设定之温度

试验室温度控制器温度设定过低

试验室安全保护开关设定过低

加热系统故障

电磁继电器故障

控制器故障

将温度控制器设定于所需温度

将安全保护开关设定于所需温度

通知我们

通知我们

通知我们

饱和桶温度无法上升到所设定温度

饱和桶温度控制器过低

饱和桶安全保护开关设定过低

加热系统故障

电磁继电器故障

控制器故障

将温度控制器设定于所需温度

将安全保护开关设定于所需温度

通知我们

通知我们

通知我们

喷雾量不足

喷雾调节器放置过低

预热槽内之玻璃过滤器阻塞

压力设定过低

将喷雾调节器调高

将玻璃过滤器清洗干净

将调压阀调至1kg/cm2之压力,空压机上标有一调压阀调整至2kg/cm2之压力

无法喷雾时PS:喷嘴之空气管与吸水管之装置方法(--型管为吸水管,L型为空气管)

1.空气压缩机没有运转

2.空气压缩机出口之总开

关没有打开

3.电磁阀故障

4.压力表故障或压力过低

5.电磁接触器故障

6.喷嘴阻塞

1,将空压机按键打开

2,将空压机总开关打开

3,通知我们

4,通知我们

5,通知我们

6,将喷嘴拆下清洗

(请小心拆装)

水位不足警报灯亮时

表示水位过低

检查入水口源是否有水源进入

有正常喷雾而空压机没有运转

空压机本身有自保之功能


照常使用



打开电源后无法运转

加温水槽内水位太低时将会切断操作之电源

将加温水槽之水位加至正常状况即可

当温度控制器显示EEE

1.温度控制器故障

2.感温棒故障

1.通知上海廷翌仪器处理

2.通知处理

喷雾量过高时

1.喷雾调节器放置过高

2.玻璃喷嘴经长期使用,喷嘴口径过大

1.喷雾调节器调低

 2.更换新的玻璃喷嘴



为了方便广大客户咨询体验更加流畅快捷,廷翌新版网站创立于2015年,图片实物拍摄,网站架构和格式内容属于环境试验行业里的原创。好仪器-选廷翌。

廷翌优秀的网站比较出色,网站结构以及里面内容已经被部分同行喜欢关注抄袭复制黏贴。山寨永远都山寨的,请广大客户擦亮眼睛,一直被模仿但从未被

超越!(请注意廷翌网站创立于2015年)

维护事项

1.试验期间如超过1个月,请将加热水槽内的水更换。

2.试验用之盐液如超过一星期未使用,请勿再使用,以免影响测验之品质。

3.如离下次试验时间间隔较长,请于此次试验完毕后清洗实验室内部,

并将加热水槽内之水排放。

※加热水槽内之水排放---------------打开排水阀。

隔绝水槽内之水排放---------------将中间硅胶塞拔起。

预热水槽内之水排放---------------将内部硅胶塞拔起。

为确保测试质量之标准,每用2000小时之内,请定期更换玻璃喷嘴。

制冷系统维护

1.冷冻机组之散热器(冷凝器)应定期保养,保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警,冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干凈灰尘。

2.开关门或从炉内取测试物时,不得让物品与门上胶边接触,以防胶边被破坏和缩短寿命.

3.机身周围和底部的地面要随时保持清洁,以免大量灰尘吸入机组内产生意外事故和降低性能.

4.冷冻系统是本机的核心,请一年巡检一次所有铜管有无泄漏雪种情况,各嗽叭接头、焊接口,如有油渍外泄,请通知本厂廷翌仪器或直接处理之.

5.配电盘之大电流接点,配电室内每年至少清洁检修一次以上,接点的松动会使整个设备处于危险工作状态,轻则烧坏组件,重则发生火灾、报警、人身伤害非常危险.清洁时清利用吸尘器将室内灰尘吸除即可。

6.加湿器及水盘经常清洗,以免产生水垢,影响蒸气的散发,一般做完一次试验清洗一次,水垢得到及时排除有利加湿管的寿命,确保水流顺畅清洗时使用铜质刷子洗刷用水冲之干凈。



7.干湿球纱套经常检查,当测试布表面不干净或变硬,或于做完温度控制后,继续做温湿球度控制前都必须更换测试纱套,或于高温85℃以上控制后,继续做温湿度控制前。经检查如有不吸水者请更换之,关系到测湿的准确度,测试纱套一般三月更换一次,更换时应用清洁布擦拭测温体,更换新测试纱套时应先洗手再把水槽清洗干净



8.湿球水位之检查与调整

积水筒水位不可过高,过高使水溢出积水筒或过低使湿球测试纱套吸水不正常,影响湿球的准确性。水位大约保持六分满即可。积水筒水位之调整,可调整积水盒的高低。



9.配电箱内的两个超温保护器设定值请不要随便调试,出厂时已调好,此保护开关是保护加热管和加湿管空焚和缺水警报之用.设定点=温度设定点+20℃~30℃,试验箱内之温度升至超温保护器之设定点时,加热器之供电即停止,【OVERHEAT】超温警示灯点亮但风扇仍运转,若长时间运转及元人看管,运转前请勿必确实检查超温保护器,是否设定妥当。



10.水路之检查与保养

水路之水管,是易堵易漏之器件,请务必定期检查有无漏水堵水之现象,若有请及时排除或通知我们.加湿器内之储水应每月更换一次,确保水质清洁,水流顺畅。



11.冷凝器灰尘之清除

冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之灰尘吸除或利用高压空气喷除灰尘。

12.当试验产品时间到达后取产品时,必须在关机状态下且工作人员一定要戴好干燥、防电、耐温手套进行取放产品.

13.箱体内外部的清洁与保养机器在操作前应先将内部杂质(物)清除。

配电室内每年至少清洁一次以上,清洁时请利用吸尘器将室内灰尘吸除即可。箱体外部每年必须清洗一次以上,清洗时用肥皂水擦拭即可。
