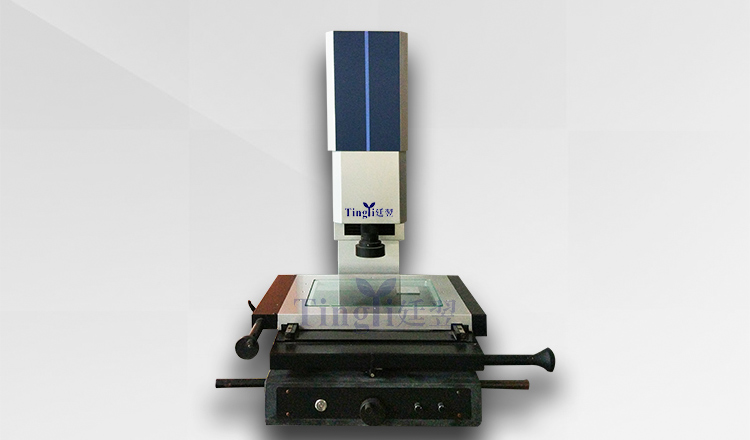

二次元影像仪



设备用途:二次元影像仪是影像仪的又一别称。影像测量仪是由机械主体、标尺系统、影像探测系统、驱动控制系统和测量软件等部分组成的测量仪器。影像仪的成像实际为产品的鸟瞰图,也为鸟瞰图纸,因此有人称之为二次元影像仪。



设备主要技术参数规格材质:




型号金属台尺寸mm玻璃台尺寸mm
运动行程mm仪器重量(约KG)
TY/YX-2010460*230
460*230270*160110

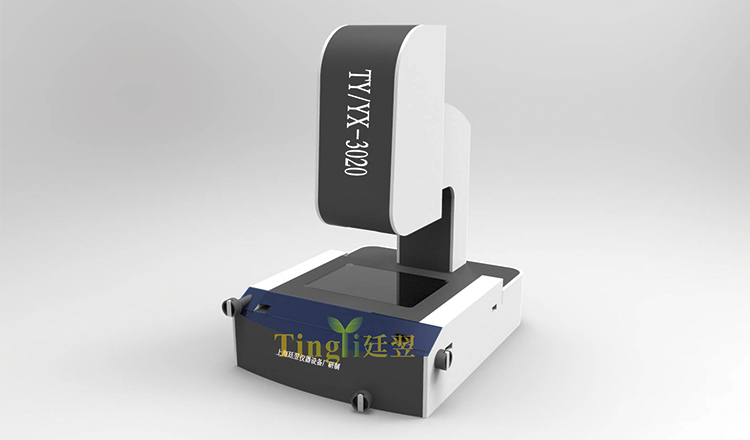

TY/YX-3020510*290360*160300*200
200
TY/YX-4030606*466450*35400*300240
TY/YX-5040700*550550*450500*400500
注:其它可根据要求定做,设备以实物为准
制造型企业离不开二次元影像仪。

二次元影像仪广泛应用于机械、电子、模具、注塑、五金、橡胶、低压电器,磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机(电脑)、液晶电视(LCD)、印刷电路板(线路板、PCB)、汽车、医疗器械、钟表、仪器仪表等。测量的产品也涉及多个行业,LCD、FPC、PCB、线路板、螺丝、弹簧、钟表、手表、仪表、接插件(连接器、接线端子)、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、五金件、冲压件、筛网、试验筛、水泥筛、网板(钢网、SMT模板)等。

廷翌仪器

1.机台底座和立柱采用大理石;

2.机台采用高精度光学尺配合工作台,确保机台精度在≤3+L/200mm以内;

3.机台采用高清自动变倍镜头和高解析精度进口彩色相机,确保成像画质无畸变,再现画面真实效果;

4.机台采用长寿命、高亮度5环8区LED表面冷光源和透射平行LED冷光源;

5.软件内置智能灯光调节模块,可自由控制和记忆灯光在5环8区任意区域的亮度;

6.机台标配功能强大的2.0自动影像测量软件,提升品质管控到新的高度。

测量与瞄准系统
摄影机彩色1/3"CCD摄影机变焦物镜倍率: 0.7~4.5X
视频总倍率30~230X 物方视场 : 7~1.1mm
工作距离108mm
Z轴升降150 mm
数显分辨率1um
X.Y坐标测量示值误差≤ (3+L/200)μm
照明

表面光源与透射光源均用LED , 亮度可调电源: 220V(AC) , 50HZ ,30W测量软件:标备自动测量软件,

自动寻边、去毛刺,可测点、线、圆、圆心距、角度、摆正等

电源220V50HZ



(产品型号外观技术信息若有变更,恕不另行通知,廷翌拥有终解释权)

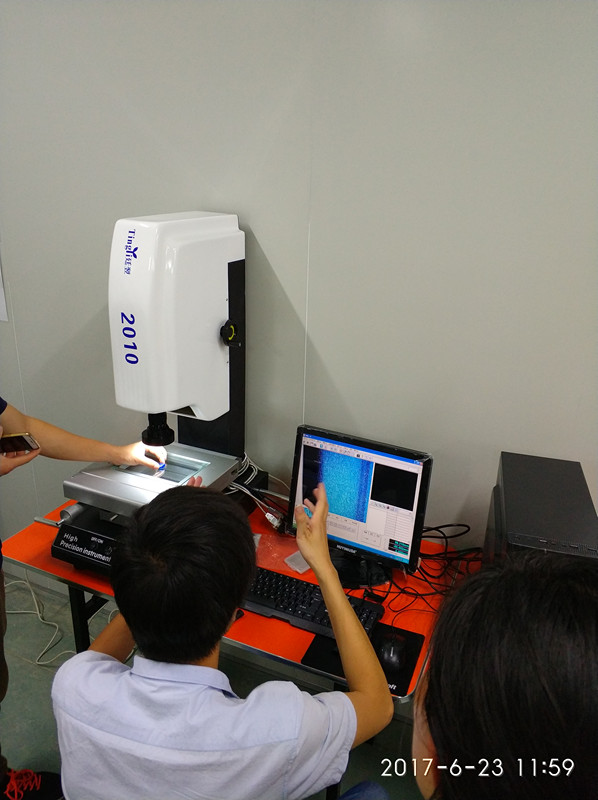

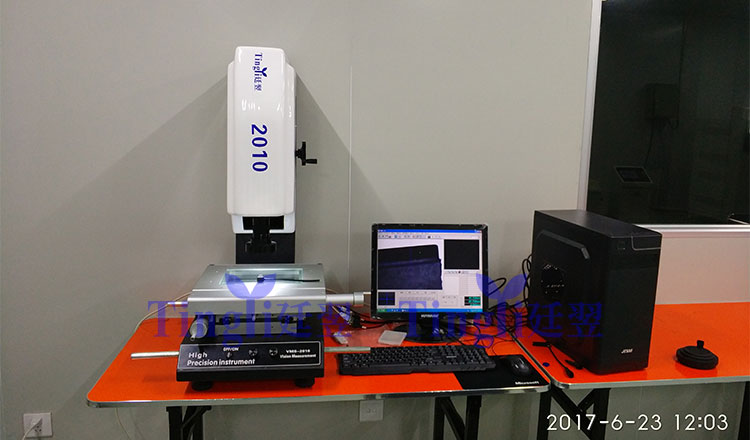

廷翌二次元影像仪

配置强性价比高









仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,影响仪器性能

选购注意事项及方法:


1、仪器应放在清洁干燥的室内(室温20℃±5℃,湿度低于60%),避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨,影响仪器性能。

2、仪器使用完毕,工作面应随时擦拭干净,再罩上防尘套。

3、仪器的传动机构及运动导轨、应定期上润滑油,使机构运动顺畅,保持良好的使用状态。

4、工作台玻璃及油漆表面脏了,可以用中性清洁剂与清水擦拭干净。绝不能用有机溶剂擦拭油漆表面,否则,会使油漆表面失去光泽。

5、仪器LED光源使用寿命很长,但当有灯泡烧坏时,请通知厂商,由专业人员为您更换。

6、仪器精密部件,如影像系统、工作台、光学尺以及Z轴传动机构等均需精密调校,所有调节螺丝与紧固螺丝均已固定,客户请勿自行拆卸,如有问题请通知厂商解决。

7、软件已对工作台与光学尺的误差进行了精确补偿,请勿自行更改。否则,会产生错误的测量结果。

8、仪器所有电气接插件、一般不要拔下,如已拔掉,则必须按标记正确插回并拧紧螺丝。不正确的接插、轻则影响仪器功能,重则可能损坏系统。

测量中的注意事项

1、物件被测面的垂直测量

2、压线相切测量

3、高精度大倍率测量

4、轮廓影像柔和光测量

5、圆及圆弧均匀取点测量
