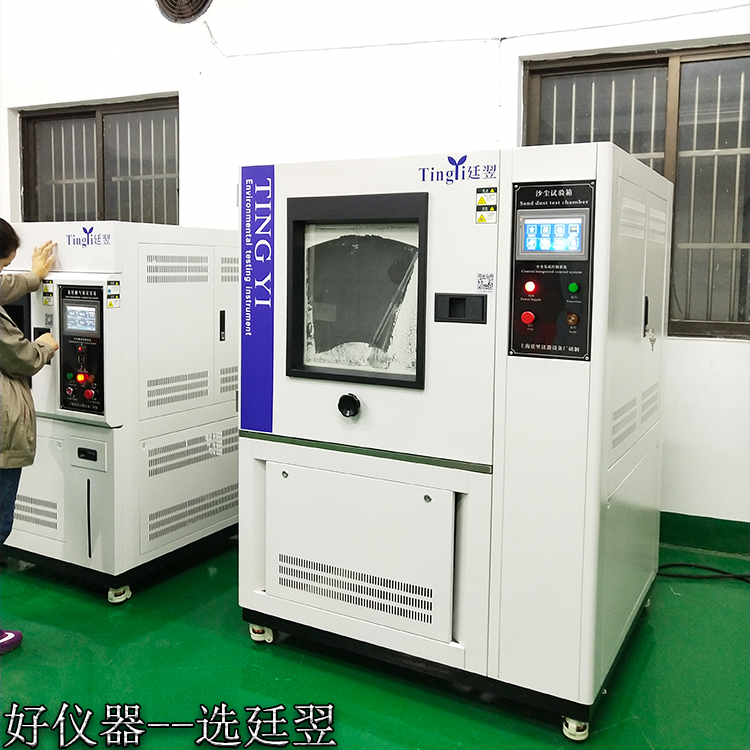

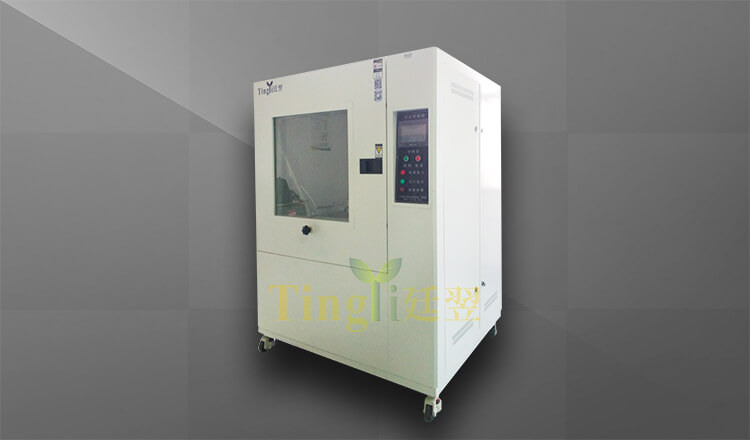

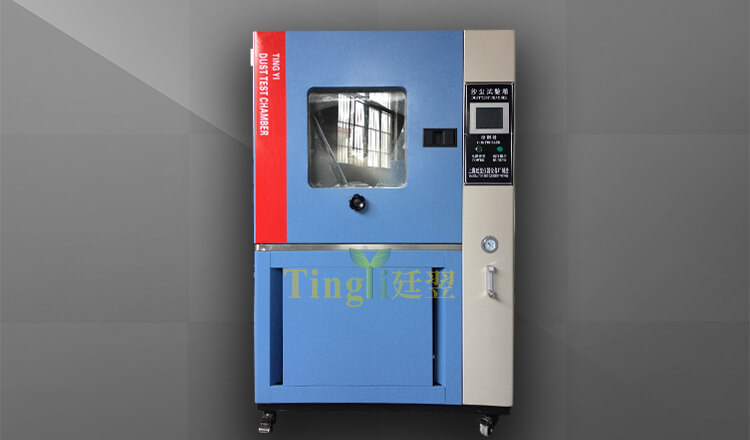

沙尘试验箱Dusttestbox



设备用途:廷翌沙尘试验箱学名为“砂尘试验箱”,模拟自然界风沙气候对产品的破坏性,适用于检测产品的外壳密封性能,主要用于外壳防护等级标准中规定的IP5X和IP6X两个等级的试验。设备有载灰尘垂直循环的气流,试验用灰尘可以循环使用,整个风道采用进口不锈钢板制作,风道底部与锥形料斗接口连接,风机进出风口直接与风道连接,再在适当的位置上将工作室顶部扩散口接入工作室体,形成“O”型闭式垂直吹尘循环系统,使气流能顺畅地流动,最大限度的使尘土分散均匀。采用单台大功率低噪音离心风机,根据试验需要用变频调速器来调节风速。


设备主要技术参数规格材质:



型号(L)内尺寸D*W*H(mm)外箱尺寸D*W*H(mm)温度范围振击时间
TY/sc-512L800*800*8001100*1350*1820常温+10℃~80℃0~99H59M59S
TY/sc-010L1000*1000*10001120*1430*2050
注:其它尺寸材质可根据要求定做,设备以实物为准,实验数据均在﹢25℃空载条件测得
结构材质
内箱材质304SUS雾面不锈钢板不上锈
外箱材质冷轧钢板/拉丝不锈钢静电喷涂,坚固、美观、耐用,(颜色可选)
吹尘电机进口“高乐”功率约370W
金属网标称线径50um
网标称线75-100UM(100-200目)
搁物架
大屏可视钢化玻璃,随时观察试验状况
滑石粉用量2kg-4kg/m3

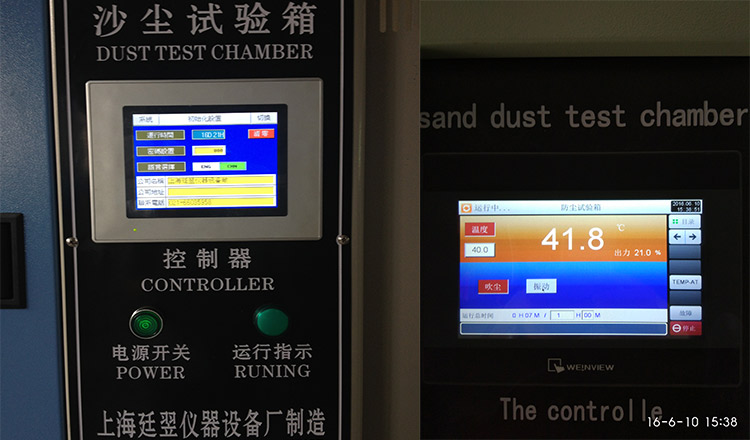

智能控制系统
控制仪表可在RT+5℃~60℃调节,防止箱内试验灰尘空气中水分影响而潮湿,同时可以把试验箱内湿度控制在50%R·H以下。配有德国原装的莫勒可编程控制器,带时间、及状态显示参数设置简单,无须进入程序菜单,进入参数菜单即可修改廷翌仪器触摸屏:7寸大触摸屏程序定值运行,可连电脑,简单好用
特点
调速风:90w/100w风机时间:0~99H59M59S
试样用尘可直接加入箱内,跟换时只需在箱体底部打开阀门,短时间即可排出

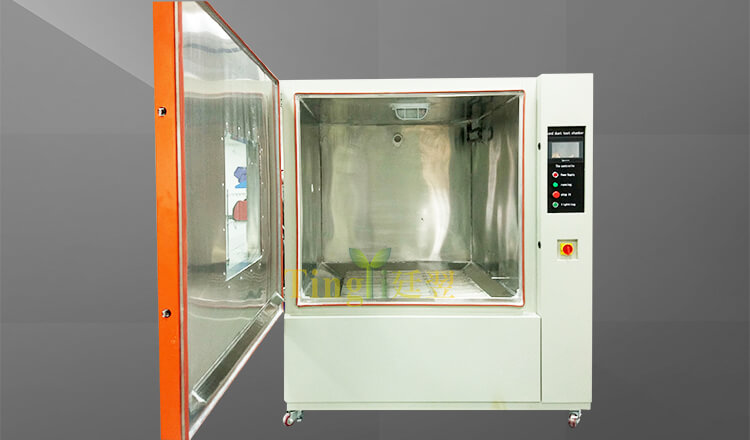

箱体内壳呈漏斗型,振动周期可调,灰尘自由飞扬落下聚与吹气孔旁。
试样用尘可直接加入箱内,更换时只须在箱体漏斗底部打开阀门,短时间即可排出,省去手工换料麻烦
保护系统:箱内温度保护,防止控温失控影响试验,防止吹尘风机逆向工作。安装有时间累积器
其他
电源AC380V50Hz
满足标准

满足GB2423.37-89,GJB150.12,GB10485,GB7000.1—7000.6-1996,IEC-529灯具安全要求与试验   GB02423-37电子电工产品环境试验沙尘试验

GB2423.23-1995电子电工产品环境试验密封外壳防护等级



(产品型号外观技术信息若有变更,恕不另行通知,廷翌拥有终解释权)

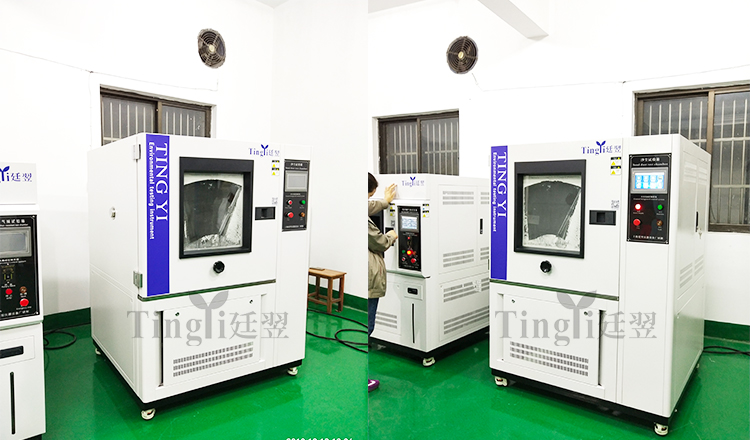

廷翌沙尘试验箱

配置强劲性价比高

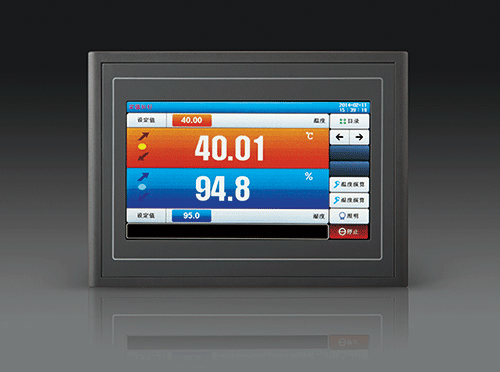

一.大屏幕高性能控制器 韩国三元/TEMI系列

功能简单好用,界面漂亮的不像话

采用计算机技术PID控制方法对环境温度、湿度进行测量和控制,并可以与恒温恒湿设备配套使用。适合高低温交变湿热试验箱,适合恒温恒湿试验箱,沙尘淋雨氙灯紫外臭氧盐雾试验箱使用。
★显示和控制界面清晰直观,轻触式选择菜单,简单易用,性能稳定可靠。
★程序控制灵活,性价比高。

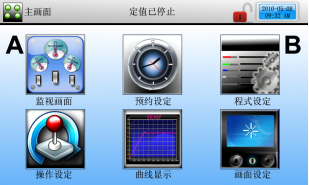

1. 7吋彩色触摸屏

2. 两种控制方式:定值/程式

3. 传感器类型:PT100

4. 输出方式:PID控制输出/4-20mA模拟输出(1-5V)/(0-10V)可任意选择;

5. 控制输出信号:a.8路开关辅助控制信号(IS、T、AL控制信号);

   b.标配10个开关信号继电器输出(可选20个继电器);

6. 温度测量范围:-90.00℃--200.00℃,(可选-90.00℃--300.00℃),测量误差±0.2℃;

7. 特殊功能:吹尘、振动、真空、浮尘、排尘、负载等,可定制自选所需的特殊功能;

8. 通讯接口:(RS232/RS485,通讯长距离1.2km[光纤可达30km]);

9. 界面语言类型:中文/英文

10. 程式编辑:可编辑120组程式,每组程式可编辑100段;

11. 产品显示清晰直观,可编程控制系统操作灵活方便,性能稳定工作更高效;

二.施耐德/德力西/正泰等知名电气元件

廷翌仪器性能稳定,耐用防止电路出现问题

三、放心,各种保护系统不必担心隐患

配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、线路保险丝及全护套式端子、接地保护。


AC220/380V   三相四线+保护地线;

电压允许波动范围:AC220/380V  ±10%

频率允许波动范围:50Hz ±0.5 Hz

保护地线接地电阻小于4Ω;TN-S方式供电或TT方式供电,

保护接地线单独使用,勿与其他设备的接地线共用。

使用环境温度5℃~35℃,佳使用温度:15℃~25℃,相对湿度:≤85%RH 大气压:86-106Kpa

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘

周围无强烈气流,当周围空气需要强制流动时,气流不应直接吹到箱体

附近没有强电磁场,无阳光直接照射,其它热辐射源

设备周围留有适当的维护空间

场地地面承重要求≥600kg/㎡(针对楼上场地)



保养注意事项及方法:

1.电源连接:

 ●将本防尘箱电源线(三相四线:A、B、C、N)通过外设保护开关(用户配置)与电源连接。

●用导线将防尘箱背面底部的接地端“”与大地可靠连接.

2.气流方向调整:

●将面板按钮开关均置于释放状态(关断).然后接通外设保护开关,再接通防尘箱背面的开关.

●关闭防尘箱的前门,按下“电源”开关(红灯亮),然后再按上海廷翌触摸屏控制器的说明书来设定;

3.滑石粉干燥处理:

●取出滑石粉2kg用纱布袋封好置于干燥箱内烘干处理5h以上备用.

●其余滑石粉也可烘干后放在密封的容器内.

试验操作说明 试验准备:

●对于标准中规定的第一种类型试样,应将其外壳上的开孔与防尘箱内的抽气管密封联结(或在外壳上钻孔后密封联结).

●将试样置于砂尘箱内搁架上



注意事项

1.  过滤器的清洁:打开防尘箱右侧板(上),可见到过滤器,在正常情况下使用20次后进行一次清洁.

2.  滑石粉的更换:首次加入滑石粉在试验20次后更换.先打开防尘箱右侧板(下),可见风机涡轮箱,打开涡轮箱的手动锁紧门,用毛刷扫出滑石粉,轻拍砂尘箱会有残留在箱壁的滑石粉流下,清洁完毕,将门锁紧.

3.  防止滑石粉在防尘箱内受潮:可在试验之前进行加热预运行1h.但应注意加热温度不应超过60℃,加热之后待箱内温度恢复到常温时再进行测试.

4.  门内在试验之后会有滑石粉残留现象,廷翌仪器提醒应及时用毛刷清除.
